6FC5303-0AF35-0AA0
SINUMERIK 808D 机床控制面板 英文布局
产品详情
SINUMERIK 808D 机床控制面板 英文布局
概述

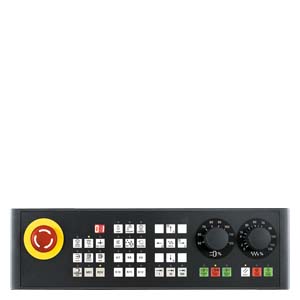

SINUMERIK 808D MCP
带机械式按键的 SINUMERIK 808D MCP 机床控制面板功能分区清晰，操作便捷。它适用于铣床和车床的操作。
自定义按键用插条分别标识。
无需在机柜上钻孔，可使用带专用夹从后面安装机床控制面板。
设计
操作员控制部件：
模式和功能键：
39 个键，其中 30 个键 LED 灯
方向键，用于带快速进给倍率功能的机床
（机床控制面板预组装有车削插条。铣削插条在附件包中提供。）预定义的机床控制面板按键，用于手轮选择、换刀、冷却液控制或程序测试等常用功能
通过主轴倍率功能进行主轴控制（15 位置旋转开关）
通过进给/快速进给倍率功能进行进给控制（18 位置旋转开关）
7 段显示屏，可显示刀具编号
布局：
英文或简体中文
按键型：
覆盖有保护膜的机械按键
与 CNC 的接口：
USB
扩展选件：
1 个用于急停按钮的槽口 (d = 22 mm)
3 个用于控制装置的槽口 (d = 16 mm)
集成
SINUMERIK 808D MCP 机床控制面板可用于：
SINUMERIK 808D
SINUMERIK 808D ADVANCED
技术规范

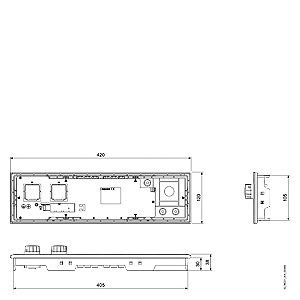

尺寸图
SINUMERIK 808D MCP
