6GK7277-1AA10-0AA0 CSM 1277

6GK7277-1AA10-0AA0 CSM 1277

紧凑型开关模块 CSM 1277 用于连接 SIMATIC S7-1200 和 最多 3 个工业以太网的其他用户 带 10/100 Mbit/s；非管理型 交换机，4 RJ45 端口，外部 24V DC 电源 LED 诊断， S7-1200 模块，包含 电子设备手册 在 CD-ROM 上。


产品详情

6GK7277-1AA10-0AA0

(EAN: 4019169854399 / UPC: 040892607208)

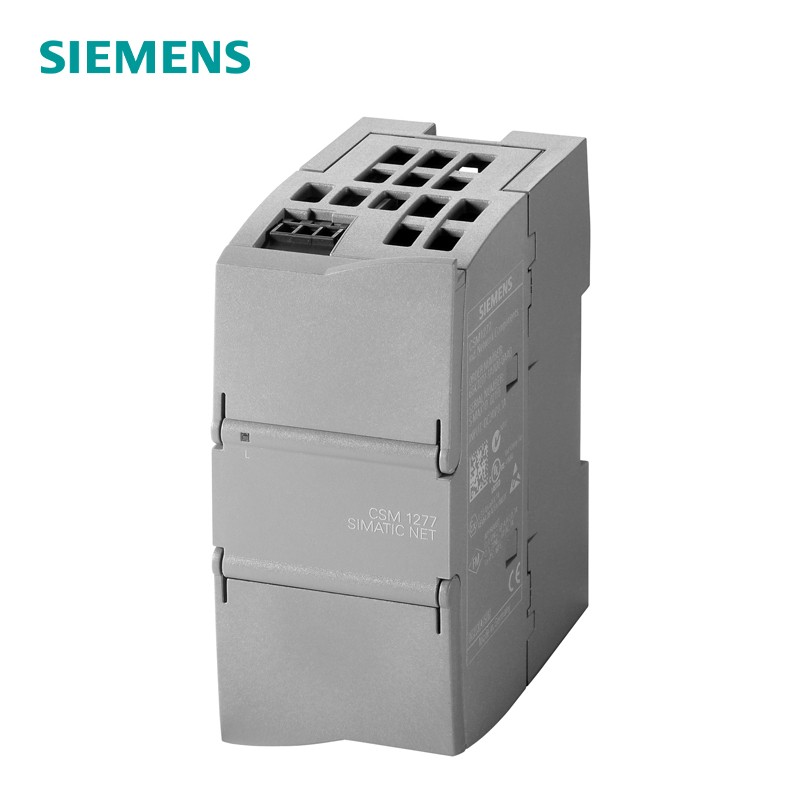

Compact Switch Module CSM 1277


技术数据

紧凑型开关模块 CSM 1277 用于连接 SIMATIC S7-1200 和 最多 3 个工业以太网的其他用户 带 10/100 Mbit/s；非管理型 交换机，4 RJ45 端口，外部 24V DC 电源 LED 诊断， S7-1200 模块，包含 电子设备手册 在 CD-ROM 上。
产品类型名称SCALANCE CSM 1277
传输率
传输率10 Mbit/s, 100 Mbit/s
接口 / 用于通信 / 集成的
电气连接数量
● 用于网络组件和终端设备4
100 Mbit/s ST 端口的数量
● 适用于多模0
1000 Mbit/s LC 端口的数量
● 适用于多模0
● 适用于单模 (LD)0
接口 / 其它
电气连接数量
● 适用于电源1
电气连接规格
● 适用于电源3 针端子板
供电电压，电流消耗，损耗功率
电压类型 / 1 / 电源电压DC
● 供电电压 / 1 / 额定值24 V
● 损耗功率 [W] / 1 / 额定值1.6 W
● 供电电压 / 1 / 测定值19.2 ... 28.8 V
● 消耗电流 / 1 / ******值0.07 A
● 电气连接规格 / 1 / 适用于电源3 针端子板
● 产品组件 / 1 / 电源输入端上的保险丝是
● 保险丝规格 / 1 / 电源电压输入端上0.5 A / 60 V
环境条件
环境温度
● 运行期间0 ... 60 °C
● 存放期间-40 ... +70 °C
● 运输期间-40 ... +70 °C
相对空气湿度
● 25 °C 时 / 无冷凝 / 运行期间 / ******值95 %
防护等级 IPIP20
结构形式，尺寸和重量
结构形式SIMATIC S7-1200 设备设计
宽度45 mm
高度100 mm
深度75 mm
净重0.15 kg
紧固类型
● 35 mm DIN 导轨安装是
● 墙壁安装是
● S7-300 异型导轨安装否
● S7-1500 异型导轨安装否
产品功能 / 管理，配置，项目组态
产品功能
● 多端口镜像否
产品功能 / 交换机管理型否
产品功能 / 冗余
产品功能
● 并行冗余协议 (PRP)/用于 PRP 网络中是
● 并行冗余协议 (PRP)/冗余网络访问 (RNA)否
资格证明
● CCC / 适用于防爆区符合 GB 标准是
标准，规格，许可 / 其它
资格证明EN 61000-6-2, EN 61000-6-4
● C-Tick是
● KC 许可否
标准，规格，许可 / 船级社认证
船级社
● American Bureau of Shipping Europe Ltd. (ABS)是
● Bureau Veritas (BV)是
● Det Norske Veritas (DNV)是
● Germanischer Lloyd (GL)否
● Lloyds Register of Shipping (LRS)是
● Nippon Kaiji Kyokai (NK)是
● Polski Rejestr Statkow (PRS)否
● 英国皇家造船技师协会 (RINA)否
