SIMATIC S7-200CN   plc应用领域从更换继电器和接触器一直扩展到在单机、网络以及分布式配置中更复杂的自动化任务。S7-200也越来越多地提供了对以前曾由于经济原因而开发的特殊电子设备的地区的进入。

产品详情

SIMATIC 200plc应用领域从更换继电器和接触器一直扩展到在单机、网络以及分布式配置中更复杂的自动化任务。S7-200也越来越多地提供了对以前曾由于经济原因而开发的特殊电子设备的地区的进入。SIMATIC 200plc,SIMATIC plc,SIMATIC 200plc订货除了五种不同CPU的基本功能，SIMATIC S7-200的模块化系统技术还提供了一系列可升级的专用扩展模块，以满足各种需求对功能性的极高要求。
由于其各种与众不同的特点，S7-200已经在全球范围内涵盖各种行业的应用程序中了证实：


S7-200 /S7-200CN订货数据

订货号S7-200CN中央处理单元CPU
6ES7212-1AB23-0XB8CPU222CNDC/DC/DC,8输入/6输出
6ES7212-1BB23-0XB8CPU222CNAC/DC/继电器,8输入/6输出
6ES7214-1AD23-0XB8CPU224CNDC/DC/DC,14输入/10输出
6ES7214-1BD23-0XB8CPU224CNAC/DC/继电器,14输入/10输出
6ES7214-2AD23-0XB8CPU224XPCNDC/DC/DC,14输入/10输出(PNP）
6ES7214-2AS23-0XB8CPU224XPsiCNDC/DC/DC,14输入/10输出(NPN)
6ES7214-2BD23-0XB8CPU224XPCNAC/DC继电器,14输入/10输出
6ES7216-2AD23-0XB8CPU226CNDC/DC/DC,24输入/16输出
6ES7216-2BD23-0XB8CPU226CNAC/DC/继电器,24输入/16输出
订货号扩展模块EMCN
6ES7221-1BF22-0XA8EM221CN数字量输入模块,8输入24VDC
6ES7221-1BH22-0XA8EM221CN数字量输入模块,16输入24VDC
6ES7222-1BF22-0XA8EM222CN数字量输出模块,8输出24VDC
6ES7222-1HF22-0XA8EM222CN数字量输出模块,8输出继电器
6ES7223-1BF22-0XA8EM223CN数字量输入/输出模块,4输入/4输出24VDC
6ES7223-1HF22-0XA8EM223CN数字量输入/输出模块,4输入24VDC/4继电器输出
6ES7223-1BH22-0XA8EM223CN数字量输入/输出模块,8输入/8输出24VDC
6ES7223-1PH22-0XA8EM223CN数字量输入/输出模块,8输入24VDC/8继电器输出
6ES7223-1BL22-0XA8EM223CN数字量输入/输出模块,16输入/16输出24VDC
6ES7223-1PL22-0XA8EM223CN数字量输入/输出模块,16输入24VDC/16继电器输出
6ES7223-1BM22-0XA8EM22324VDC数字量组合模块,32输入/32个输出
6ES7223-1PM22-0XA8EM22324VDC数字量组合模块,32输入/32个继电器输出
6ES7231-0HC22-0XA8EM231CN模拟量输入模块,4输入
6ES7231-7PB22-0XA8EM231CN2路输入热电阻
6ES7231-7PD22-0XA8EM231CN4路输入热电偶
6ES7232-0HB22-0XA8EM232CN模拟量输出模块,2输出
6ES7235-0KD22-0XA8EM235CN模拟量输入/输出模块4输入/1输出
订货号SIMATICS7-200中央处理单元CPU
6ES7211-0AA23-0XB0CPU221DC/DC/DC,6输入/4输出
6ES7211-0BA23-0XB0CPU221AC/DC/继电器,6输入/4输出
6ES7212-1AB23-0XB0CPU222DC/DC/DC,8输入/6输出
6ES7212-1BB23-0XB0CPU222AC/DC/继电器,8输入/6输出
6ES7214-1AD23-0XB0CPU224DC/DC/DC,14输入/10输出
6ES7214-1BD23-0XB0CPU224AC/DC/继电器,14输入/10输出
6ES7214-2AD23-0XB0CPU224XPDC/DC/DC,14输入/10输出
6ES7214-2AS23-0XB0CPU224XPsiCNDC/DC/DC,14输入/10输出(NPN)
6ES7214-2BD23-0XB0CPU224XPAC/DC/继电器,14输入/10输出
6ES7216-2AD23-0XB0CPU226DC/DC/DC,24输入/16输出
6ES7216-2BD23-0XB0CPU226AC/DC/继电器,24输入/16输出
订货号扩展模块EM
6ES7221-1BF22-0XA0EM221数字量输入模块,8输入24VDC
6ES7221-1EF22-0XA0EM221数字量输入模块,8输入(交流120/230VAC)
6ES7221-1BH22-0XA0EM221数字量输入模块,16输入24VDC
6ES7222-1BF22-0XA0EM222数字量输出模块,8输出24VDC
6ES7222-1HF22-0XA0EM222数字量输出模块,8输出继电器
6ES7222-1EF22-0XA0EM222数字量输出模块,8输出(交流120/230VAC)
6ES7222-1BD22-0XA0EM222数字量输出模块,4输出24VDC–5A
6ES7222-1HD22-0XA0EM222数字量输出模块,4输出继电器–10A
6ES7223-1BF22-0XA0EM223数字量输入/输出模块,4输入/4输出24VDC
6ES7223-1HF22-0XA0EM223数字量输入/输出模块,4输入24VDC/4继电器输出
6ES7223-1BH22-0XA0EM223数字量输入/输出模块,8输入/8输出24VDC
6ES7223-1PH22-0XA0EM223数字量输入/输出模块,8输入24VDC/8继电器输出
6ES7223-1BL22-0XA0EM223数字量输入/输出模块,16输入/16输出24VDC
6ES7223-1PL22-0XA0EM223数字量输入/输出模块,16输入24VDC/16继电器输出
6ES7223-1BM22-0XA0EM233数字量输入/输出模块,32输入24VDC/32输出
6ES7223-1PM22-0XA0EM233数字量输入/输出模块,32输入24VDC/32继电器输出
6ES7231-0HC22-0XA0EM231模拟量输入模块,4输入
6ES7231-0HF22-0XA0EM231模拟量输入模块,8输入
6ES7231-7PB22-0XA0EM2312路输入热电阻
6ES7231-7PC22-0XA0EM2314路输入热电阻
6ES7231-7PD22-0XA0EM2314路输入热电偶
6ES7231-7PF22-0XA0EM2318路输入热电偶
6ES7232-0HB22-0XA0EM232模拟量输出模块,2输出
6ES7232-0HD22-0XA0EM232模拟量输出模块,4输出
6ES7235-0KD22-0XA0EM235模拟量输入/输出模块4输入/1输出
6ES7241-1AA22-0XA0EM241调制解调器模块
6ES7253-1AA22-0XA0EM253定位模块

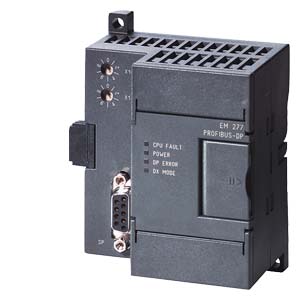

6ES7277-0AA22-0XA0EM277Profibus-DP模块
6GK7243-1EX00-0XE0CP243-1以太网模块


概述

       PLC 适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200 CN 系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200 CN 系列具有极高的性能/价格比。

       S7-200 CN 系列出色表现在以下几个方面：

      * 极高的可靠性

      * 极丰富的指令集

      * 易于掌握

      * 便捷的操作

      * 丰富的内置集成功能

      * 实时特性

      * 强劲的通讯能力

      * 丰富的扩展模块


      S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。

 ◆CPU单元设计

      集成的24V负载电源：可直接连接到传感器和变送器（执行器），CPU 221，222具有180mA输出， CPU 224，CPU 226分别输出280，400mA。可用作负载电源。

 ◆不同的设备类型

    CPU 221~226各有2种类型CPU，具有不同的电源电压和控制电压。

 ◆本机数字量输入/输出点

    CPU 221具有6个输入点和4个输出点，CPU 222具有8个输入点和6个输出点，CPU 224具有14个输入点和10个输出点。CPU 226具有24个输入点和16个输出点。

 ◆中断输入

    允许以极快的速度对过程信号的上升沿作出响应。

 ◆高速计数器

    CPU 221/222

    4个高速计数器（30KHz），可编程并具有复位输入，2个独立的输入端可同时作加、减计数，可连接两个相位差为90°的A/B相增量编码器。

    CPU224/226

    6个高速计数器（30KHz），具有CPU221/222相同的功能。

    CPU 222/224/226

    可方便地用数字量和模拟量扩展模块进行扩展。可使用仿真器（选件）对本机输入信号进行仿真，用于调试用户程序。

 ◆模拟电位器

    CPU221/222 1个。

    CPU224/226 2个。


 ◆脉冲输出

    2路高频率脉冲输出（******20KHz），用于控制步进电机或伺服电机实现定位任务。

 ◆实时时钟

    例如为信息加注时间标记，记录机器运行时间或对过程进行时间控制。

 ◆EEPROM存储器模块（选件）

    可作为修改与拷贝程序的快速工具（无需编程器），并可进行辅助软件归档工作。

 ◆电池模块

    用于长时间数据后备。用户数据（如标志位状态，数据块，定时器，计数器）可通过内部的超级电容存贮大约5天。选用电池模块能延长存贮时间到200天（10年寿命）。电池模块插在存储器模块的卡槽中。

当数据从RS-232传送到RS-485口时，PC/PPI 电缆是发送模式。当数据从RS-485传送到RS-232口PC/PPI 电缆是接收模式。当检测到RS-232的发送线有字符时，电缆立即从接收模式转换到发送模式。当RS-232发送线处于闲置的时间超过电缆切换时间时，电缆又切换到接收模式。这个时间与电缆上的DIP开关设定的波特率选择有关。



CPU 221

     本机集成6输入/4输出共10个数字量I/O点。无I/O扩展能力。6K字节程序和数据存储空间。4个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出。1个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。非常适合于小点数控制的微型控制器。

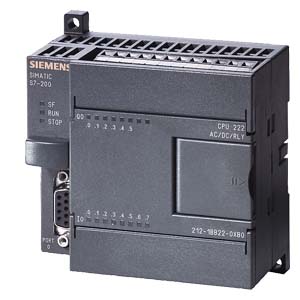

CPU 222

     本机集成6输入/4输出共10个数字量I/O点。无I/O扩展能力。6K字节程序和数据存储空间。4个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出。1个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。非常适合于小点数控制的微型控制器。

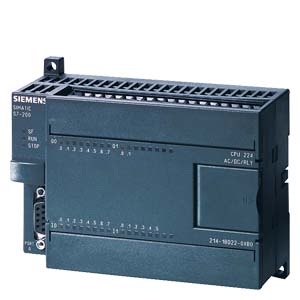

CPU 224

     本机集成14输入/10输出共24个数字量I/O点。可连接7个扩展模块，******扩展至168路数字量I/O点或35路模拟量I/O 点。13K字节程序和数据存储空间。6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器。1个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。I/O端子排可很容易地整体拆卸。是具有较强控制能力的控制器。



CPU 226

     本机集成24输入/16输出共40个数字量I/O 点。可连接7个扩展模块，******扩展至248路数字量I/O 点或35路模拟量I/O 点。13K字节程序和数据存储空间。6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器。2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。I/O端子排可很容易地整体拆卸。用于较高要求的控制系统，具有更多的输入/输出点，更强的模块扩展能力，更快的运行速度和功能更强的内部集成特殊功能。可完全适应于一些复杂的中小型控制系统。
