SINUMERIK 828D 数字控制系统 CNC 硬件 PPU 271.4 水平


产品详情

概述

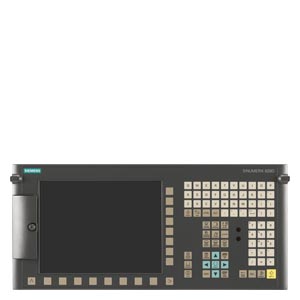

SINUMERIK 828D PPU 271.4，水平

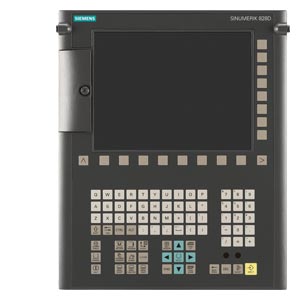

SINUMERIK 828 PPU 270.4，垂直

SINUMERIK 828D 是一种数控操作员面板式，它将数控系统的全部组件集中在一起：

  • CNC、PLC、HMI

  • 10.4" TFT 彩色显示屏

  • 全数控键盘

  • 6 驱动器闭环控制

电机可通过 DRIVE-CLiQ 接口方便地连接到数字驱动系统。与 SINAMICS S120 驱动系统的模块结构相结合，该设计可确保以最小的布线，实现最简便、可靠的安装。

可以精确选择数控系统的性能范围以满足标准车床和铣床的要求 — 无论是一次性的生产，还是大规模工业制造。专用于车削、铣削和磨削工艺的型号可针对具体机床优化系统参数，使调试过程大大加快和更加方便。

数控操作员面板可从后面使用供货范围内的专用夹进行安装。


集成

以下组件可以连接到 SINUMERIK 828D PPU 27x.4:

  • 2 个电子手轮1)

  • 带手轮的小型手持单元

  • 3 至 5 PP 72/48D PN 或 PP 72/48D 2/2A PN I/O 模块

  • SIMATIC PN/PN 耦合器

  • SINUMERIK MCP 310 USB 或 MCP 483 USB 机床控制面板

  • SINUMERIK MCP Interface PN

  • GSM/GPRS 调制解调器

  • SENTRON PAC 电力测量仪表

  • 通过 DRIVE-CLiQ 连接的驱动系统 SINAMICS S120

  • SINAMICS 数控扩展单元 NX10.3（仅带有用于车削、磨铣和 G-Tech 的 SW 26x 和 SW 28x）

  • SINAMICS 数控扩展单元 NX15.3（仅带有用于车削、磨铣和 G-Tech 的 SW 26x 和 SW 28x）

  • 通过用于装载轴、接件器或其它辅助单元的额外辅助轴，扩展 SINUMERIK 828D 系统

1) 可通过 MCP Interface PN 来连接第三手轮。使用：手动机床。

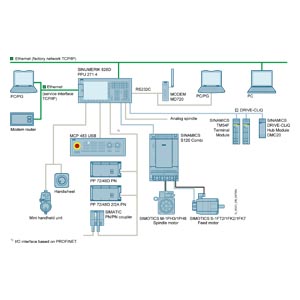

SINUMERIK 828D PPU 271.4 SINAMICS S120 Combi 组态示例

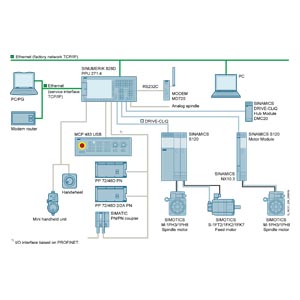

SINUMERIK 828D PPU 271.4 SINAMICS S120 组态示例


组态

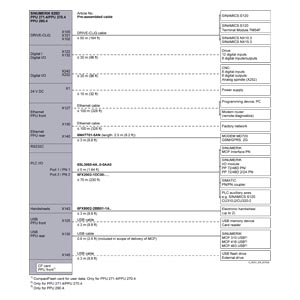

Connection overview for SINUMERIK 828D: PPU 271.4/PPU 270.4/PPU 290.4


选型和订货数据（印刷版）

Description

Article No.

Hardware components

SINUMERIK 828D PPU 271.4
horizontal 1)

Without system software

6FC5370-5AA40-0AA0

SINUMERIK 828D PPU 270.4
vertical 1)

Without system software

6FC5370-6AA40-0AA0

Software components

System software SW 24x 1)

On CompactFlash card with license
software version 4.95 Export


  • Turning

6FC5835-1GY40-6YA0

  • Milling

6FC5835-2GY40-6YA0

  • G-Tech Cylindrical/G-Tech Surface

6FC5835-3GY40-6YA0

System software SW 26x 1)

On CompactFlash card with license
software version 4.95 Export


  • Turning

6FC5834-1GY40-6YA0

  • Milling

6FC5834-2GY40-6YA0

  • G-Tech Cylindrical/G-Tech Surface

6FC5834-3GY40-6YA0

System software SW 28x 1)

On CompactFlash card with license
software version 4.95 Export


  • Turning

6FC5836-1GY40-6YA0

  • Milling

6FC5836-2GY40-6YA0

  • G-Tech Cylindrical/G-Tech Surface

6FC5836-3GY40-6YA0

SINUMERIK 828D Toolbox

On DVD-ROM

6FC5830-0CY40-0YA8

Access MyMachine /P2P

For PC/programming device on CD-ROM
current software version

6FC5860-7YC00-0YA0

Product ID: MCS31401

Additional languages

On DVD-ROM
without license

6FC5860-0YC44-0YA8

  • For SINUMERIK 828D
    up to software version 4.7


  • For SINUMERIK Operate
    up to software version 4.8


SIZER for Siemens Drives
engineering tool

For SINAMICS and MICROMASTER
on DVD-ROM

Languages:
English, German, French,
Italian

6SL3070-0AA00-0AG0



Description

Article No.

Additional hardware components

SINAMICS Numeric Control Extension


  • NX10.3

6SL3040-1NC00-0AA0

  • NX15.3

6SL3040-1NB00-0AA0

SINAMICS S120
TM54F Terminal Module

6SL3055-0AA00-3BA0

SIMATIC PN/PN couplers

For the deterministic data exchange
between a max. of 4 PN controllers

6ES7158-3AD10-0XA0

DRIVE-CLiQ signal cable,
pre-assembled

For PROFINET connection
Plug degree of protection IP20


  • In fixed lengths2)

6SL3060-4A..0-0AA0

  • In precise decimeter lengths2)

6FX2002-1DC00-....

Accessories

CompactFlash card, 2 GB, empty

To expand user memory
and replace a defective system CompactFlash
card

6FC5313-5AG00-0AA2

CompactFlash card, 8 GB, empty

To expand user memory
and replace a defective system CompactFlash
card

6FC5313-6AG00-0AA0

Front flap for PPU

With mounting
(included in scope of delivery)

6FC5348-2AA00-0AA0

Logbook and license certificate

SINUMERIK
Edition 06.09
Languages:
English, German

6FC5095-0AA10-0AP1



1) Not available individually, see More information.

2) For complete Article No. and length code, refer to the "MOTION-CONNECT connection systems" section.


技术规范

订货号


6FC5370-5AA40-0AA0

6FC5370-6AA40-0AA0

产品商标名称


SINUMERIK

SINUMERIK

产品类型标识


828D

828D

短期产品


PPU 271.4

PPU 270.4

产品名称


数控系统

数控系统

屏幕对角尺寸

在

10.4

10.4

显示器设计


TFT 彩色

TFT 彩色

显示器分辨率

象素

800 × 600
