6FC5303-0AF34-0AA1 MCP 416
SINUMERIK 机床控制面板 MCP 416 USB USB 接口 宽度 416mm 薄膜型按键
概述

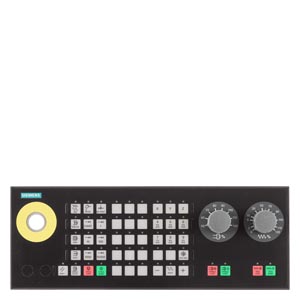

SINUMERIK MCP 416 USB 机床控制面板，不带急停按钮
使用 SINUMERIK MCP 416 USB 机床控制面板，可以轻松操作机床功能。它可与 SINUMERIK 828D 数控系统配合使用，以实现车床、磨床和铣床的机器相关操作。与机床特定相关的按键带有可更换的滑入式标签，可进行调整。
该机床控制器是通过随面板提供的专用张拉千斤顶从后面安装的。
蘑菇头急停按钮可作为附件来订购。
设计
操作控制和显示单元：
操作模式和功能键：
50 个带 LED 的按键
常用功能的预定义按键，例如，复位键、程序控制
用于操作铣床或车床的按键组。附件包中包括铣床或车床的按键的滑入式标签。
具体用途的按键
主轴倍率主轴控制功能（15 位置旋转开关）
进给/快速进给倍率进给控制功能（18 位置旋转开关）
按键类型：
带保护膜的薄膜按键
接口：
USB 2.0，用于与 SINUMERIK PPU 通信：
传输速率 12 Mbps
扩展选件：
1 个用于急停按钮的插槽 (d = 22 mm)
2 个插槽，用于控制装置，如开关 (d = 16 mm)
数字量输入 X51、X52、X55，例如，连接微型手持单元
集成
SINUMERIK MCP 416 USB 机床控制面板可配合使用：
SINUMERIK 828D：
PPU 290.4
选型和订货数据（印刷版）
Description | Article No. |
|---|---|
SINUMERIK MCP 416 USB Membrane keys, USB 2.0 connection | 6FC5303-0AF34-0AA1 |
Accessories | |
Emergency stop mushroom pushbutton 22 mm (0.87 in) Plastic, round, red, | 3SU1000-1HB20-0AA0 |
Holder For mushroom pushbutton | 3SU1500-0AA10-0AA0 |
Contact block with 2 contacts Screw terminals for front panel mounting | 3SU1400-1AA10-1FA0 |
Slide-in labels | 6FC5348-0AA04-0AA0 |
SINUMERIK override spindle/rapid traverse, electronic rotary switch, 5 V DC | 6FC5347-0AF11-1AA0 |
SINUMERIK override feedrate/rapid traverse, electronic rotary switch, 5 V DC | 6FC5347-0AF11-0AA0 |
Cable set (1 set = 60 units) For additional machine control panel control devices | 6FC5247-0AA35-0AA0 |
