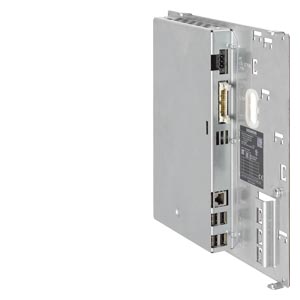

6FC5312-0DA00-1AA1 TCU 30.3
SINUMERIK 840D sl TCU 30.3(瘦客户端单元) 用于 SINUMERIK/SIMOTION 此产品包含 第三方供货的配件并且只有 当硬件产品的防护等级加热 至少要达到与 Siemens AG 的 标准发货条件 一样的水平 的前提下 才可 进行再次销售。
概述
通过用于分布式安装的 SINUMERIK 瘦客户机单元 TCU 30.3 ,可单独安装操作员面板前端以及 SINUMERIK PCU/SIMATIC IPC 或 SINUMERIK NCU。为此,用户界面被复制到一个或多个前操作员面板前端,每个面板配一个 SINUMERIK TCU 30.3。
优势
可同时操作最多 5 个相同的分布式操作员面板(其中 4 个是薄型客户机),有效操作大型机床
方便操作互连的机器 — 借助于抑制机制,还可连接 4 个以上瘦客户机操作员面板。
浅装,面板较薄,低能耗
在控制柜中对 SINUMERIK PCU (适用于 SINUMERIK 的 SIMATIC IPC)进行无振动安装
设计
SINUMERIK TCU 30.3 通过工业以太网连接到 SINUMERIK PCU (SIMATIC IPC) ,作为专用子网内的瘦客户机(通过 DHCP 服务器)。
显卡:
分辨率 1280 × 1042 像素 (SXGA)
32 位色深
接口:
4 × USB 2.0 A 型,用于连接鼠标、键盘和 U 盘
1 × 工业以太网 10/100/1000 Mbps (RJ45 前部接口)
功能
SINUMERIK PCU (SIMATIC IPC)、SINUMERIK NCU 和操作员面板之间通过工业以太网实现信号传输
组件结构布局便于安装和维护
SINUMERIK PCU (SIMATIC IPC) 的功能与在集中式配置一样,例如,PCI 插槽的数量。在所有操作员面板前端上会同步显示相同的操作画面,在任意一个面板上都可以操作。薄型客户机上的操作的优先级与 SINUMERIK PCU 直接连接的操作员面板前端上的操作相同。处于被动模式的操作员面板显示变暗的画满。
可在主动操作员面板上进行操作。通过一个启用功能,被动操作员面板可以请求操作。
操作员面板前端可以和一个 SINUMERIK TCU 组合运行,或者集成一个 TCU,直接连接到 SINUMERIK PCU 上。
到操作员面板的距离由两个网络节点/接入点之间的******距离决定 (100 m/328 ft)。
集成
SINUMERIK TCU 30.3 可以用于:
SINUMERIK OP 010/OP 010S/OP 010C/OP 012/OP 015A/OP 019 操作员面板前端
SINUMERIK 840D sl:
NCU 710.3B PN/NCU 720.3B PN/NCU 730.3B PNSINUMERIK PCU 50.5 Windows 7
SINUMERIK PCU(适用于 SINUMERIK 的 SIMATIC IPC)
组态

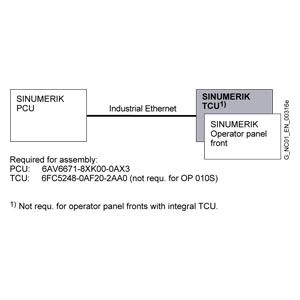

Connection overview for SINUMERIK TCU without central OP on PCU

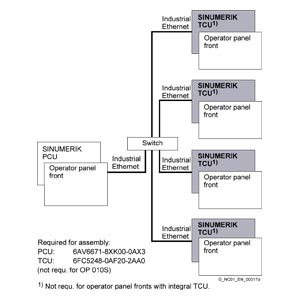

Connection overview for SINUMERIK TCU with central OP on PCU

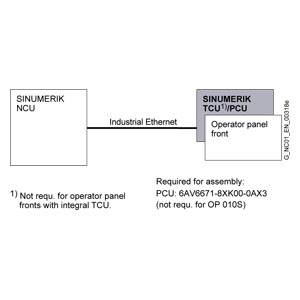

Connection overview for SINUMERIK TCU on NCU

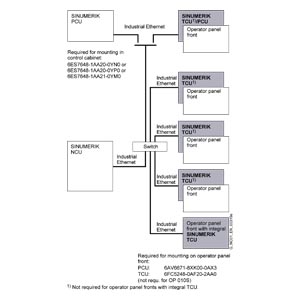

Connection overview for SINUMERIK TCU with several TCUs on NCU
技术规范
Article number | 6FC5312-0DA00-1AA1 | |
---|---|---|
Product brand name | SINUMERIK | |
product short term | TCU 30.3 | |
product designation | Thin Client Unit | |
supply voltage at DC | 24 V | |
Active power consumption maximum | 60 W | |
Degree of protection | IP20 / UL open type | |
| Mounted | |
environmental category acc. to IEC 60721-3-3 | Condensation and icing excluded. Low air temperature 0 °C (32 °F). | |
Relative humidity at 25 °C (77 °F), during | ||
| 5 ... 95 % | |
| 5 ... 95 % | |
| 5 ... 95 % | |
Ambient temperature, during | ||
| -25 °C ... 55 °C | |
| -40 °C ... 70 °C | |
| 0 °C ... 55 °C | |
width | 260 mm (10.23622 in) | |
height | 265 mm (10.43307 in) | |
depth | 34 mm (1.33858 in) | |
| Without brackets | |
net weight | 1.6 kg (3.5274 lb) | |
certificate of suitability | CE, cULus |
