6FC5303-0AA00-2AA0 HT 2

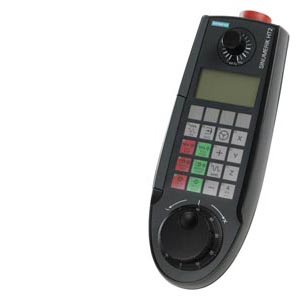

SINUMERIK 手持终端 HT 2 配备 128x64 像素显示屏
概述
移动式 SINUMERIK HT 2 手持终端适合手动操作机床，如进行整定。
开发时秉承容易操作，坚固的理念。SINUMERIK HT 2 可无缝集成至 SINUMERIK 系统的操作部件环境中。
优势
操作控制和监视的移动性
2 个使能按钮，左、右手都可以操作
在操作过程中易于热拔插（即插即用），无需触发与 PN Plus 接线盒组合的急停按钮，无需附加的手动执行元件/按键开关。
在操作过程中进行插入和删除，无需触发急停按钮，基本型需要手动执行元件/按键开关和端接插头。结构牢固、轻盈，并采用人体工程学设计
借助坚固的电磁手轮，轴的进给运动直观
用户可以自由组态和标记所有键（缺省键布局在出厂时预组态）
插入式标签，用于贴标签（附件）
带有不同类型支架的灵活安装：
磁性夹具或钩具（附件）信号电缆易于更换，无需使用专用工具（附件）
设计
SINUMERIK HT 2 安装在设备外部时通过 PN Basic/PN Plus 接线盒连接，安装在控制柜内部时通过 PN Basic 连接模块连接。
操作员控件：
20 个按键，所有按键都可以由用户自由定义和标记
双通道急停按钮，3 步
2 个使能按钮（适合右手和左手操作员），双通道，3 步
倍率选择开关
磁性手轮
按键开关（3 个位置，2 个按键）
按键类型：
薄膜按键
接口：
将电缆连接到 PN Basic/PN Plus 接线盒、Basic PN 连接模块
显示屏：
4 行显示屏（128 x 64 像素）
功能
这款手持终端的控制元件易于操作、质量轻便、设计符合人体工学，因此使用非常方便，即使是长时间的轮班工作，也能胜任。配备了橡胶把手和磁性手轮，防护等级达到 IP65，在恶劣的生产条件下，仍非常坚固耐用。按键可以根据需要自由定义和标记。
集成
SINUMERIK HT 2 手持终端可用于：
SINUMERIK 840D sl：
NCU 710.3B PN/NCU 720.3B PN/NCU 730.3B PNSIMATIC IPC Windows 10
SINUMERIK PCU
组态

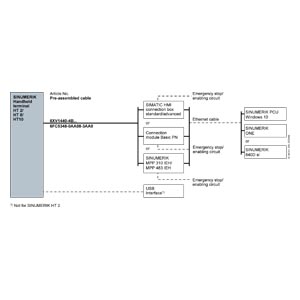

Connection overview for SINUMERIK HT 2/HT 8
技术规范
Article number | 6FC5303-0AA00-2AA0 | |
|---|---|---|
Product brand name | SINUMERIK | |
Product short term | HT 2 | |
Product designation | Handheld terminal | |
Screen resolution of the display | 128 × 64 Pixel | |
Supply voltage at DC | 24 V | |
Active power consumption maximum | 2.5 W | |
Degree of protection | IP65 | |
Environmental category acc. to IEC 60721-3-3 | Condensation and icing excluded. Low air temperature 0 °C (32 °F). | |
Relative humidity at 25 °C (77 °F), during | ||
| 5 ... 95 % | |
| 5 ... 95 % | |
| 5 ... 95 % | |
Ambient temperature, during | ||
| -20 ... +55 °C (-4 ... +131 °F) | |
| -20 ... +55 °C (-4 ... +131 °F) | |
| 0 ... 55 °C (32 ... 131 °F) | |
Width | 100 mm (3.93701 in) | |
Height | 76.2 mm (3 in) | |
| Without control elements | |
Depth | 255 mm (10.03937 in) | |
Net weight | 0.69 kg (1.52119 lb) | |
Certificate of suitability | CE, cULus | |
