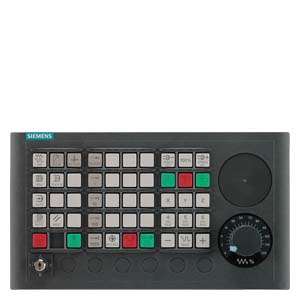

6FC5303-0AF23-0AA1 MCP 310C PN
SINUMERIK 机床控制面板 MCP 310C PN PROFINET/工业以太网 宽度 310mm 机械按键
产品详情
概述
带有机械键的 SINUMERIK 机床控制面板 MCP 310C PN 用于方便、有条理地操作机床功能。它适用于铣床、车床、磨床以及专用机床的操作。
除了 PROFINET 功能,SINUMERIK MCP 310C PN 还保留其完整的工业以太网功能。可以使用 DIP 开关切换网络技术。
所有按键都配有可以更换的键帽,以适配机器。这些键帽可以用激光器任意标记。作为选项,也可使用明确键帽。
机床控制面板用随面板提供的专用夹子从后面进行固定。
设计
操作员控制部件:
机械键
操作模式和功能键:
49 个带 LED 的按键
具有快速进给倍率功能的铣床的方向键(提供有车床方向键的键盖)
默认键布局包含 16 个可由用户自定义的键
进给速率/快速进给倍率控制功能(23 位置旋转开关)
按键开关(四个位置和三个不同的键)
接口:
PROFINET
工业以太网
9 点输入/6 点输出,用于控制 9 个设备
(控制设备需要附加电缆套件)2 个手轮
扩展:
6 个用于控制装置的槽口 (d = 16 mm)
1 个用于安装急停按钮或主轴/快速进给倍率旋转开关的位置 (d = 22 mm)
供货范围中包括键帽(30 × 人体工学灰色,30 × 透明,9 × 带标签)以及急停按钮的背板。
集成
SINUMERIK MCP 310C PN 机床控制面板可以用于:
SINUMERIK 840D sl
