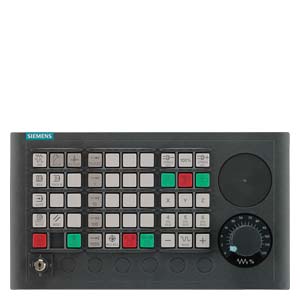

6FC5303-0AF23-1AA1 MCP 310 PN
SINUMERIK 机床控制面板 MCP 310 PN PROFINET/工业以太网 宽度 310mm,覆膜按键
产品详情
概述
SINUMERIK MCP 310 PN 机床控制面板带有薄膜按键,用户友好,结构良好,可以直接操作机床。它适用于铣床、车床、磨床以及专用机床的机械级运行。
除 PROFINET 功能外,SINUMERIK MCP 310 PN 还具有完整的工业以太网功能。可以使用 DIP 开关切换网络技术。
49 个按键都有用户标签的滑入标签,以适配具体的机床要求。
机床控制面板用随面板提供的专用夹子从后面进行固定。
设计
操作员控制部件:
薄膜按键
操作模式和功能键:
49 个带 LED 的按键
直接按键,用于具有快速进给倍率功能的铣床
默认键布局包含 16 个可由用户自定义的键
进给速率/快速进给倍率控制功能(23 位置旋转开关)
按键开关(四个位置和三个不同的键)
接口:
PROFINET
工业以太网
9 点输入/6 点输出,用于 9 个控制装置
(控制装置需要附加电缆套件)OP 012/OP 015A 的 16 个直接按键
(供货范围内包含长 850 mm 的连接电缆)2 个手轮,与 SINUMERIK 840D sl 结合使用
扩展:
6 个用于控制装置的槽口 (d = 16 mm)
1 个用于急停按钮或主轴/快速进给倍率开关的位置 (d = 22 mm)
供货范围包括一张 DIN A4 标签纸(用于激光打印机打印插入式标签)。
集成
SINUMERIK MCP 310 PN 机床控制面板可以用于:
SINUMERIK 840D sl
