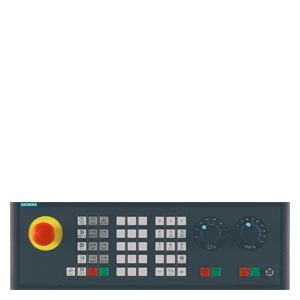

6FC5303-0AF22-0AA1 MCP 483C PN
SINUMERIK 机床控制面板 MCP 483C PN PROFINET/工业以太网 宽度 19“,机械按键 22mm 急停
产品详情
概述
使用带有机械按键的 SINUMERIK MCP 483C PN 机床控制面板,可方便、有条理地操作机床功能。它适用于铣床、车床、磨床以及专用机床的操作。
除 PROFINET 功能外,SINUMERIK MCP 483C PN 还保留了完整的工业以太网功能。可以使用 DIP 开关切换网络技术。
所有按键都配有可以更换的键帽,以根据机器进行调整。这些键帽可以用激光进行任意标记。作为选项,也可使用透明键帽。
机床控制面板用随面板提供的专用夹子从后面进行固定。
设计
操作员控制部件:
机械键
操作模式和功能键:
50 个带 LED 的按键
具有快速进给倍率功能的铣床的方向键(提供有车床方向键的键盖)
主轴/快速进给倍率主轴控制功能(16 位置旋转开关)
进给速率/快速进给倍率控制功能(23 位置旋转开关)
按键开关(四个位置和三个不同的键)
急停按钮(2 x(1 常开触点 + 1 常闭触点))
接口:
PROFINET
工业以太网
9 点输入/6 点输出,用于控制 9 个设备
(控制设备需要附加电缆套件)2 个手轮
扩展:
2 个用于控制装置的槽口 (d = 16 mm)
集成
SINUMERIK MCP 483C PN 机床控制面板可以用于:
SINUMERIK 840D sl
