6SL3040-0PA01-0AA0 CUA32

6SL3040-0PA01-0AA0 CUA32

6SL3040-0PA01-0AA0(EAN: 4019169391344 / UPC: 662643432411)

S120 CONTROL UNIT ADAPTER CUA32控制单元适配器 CUA32 用于功率模块 PM340/PM240-2 带增量编码器 HTL/TTL 接口

产品详情

概述

CUA32 控制单元适配器

CUA32 控制单元适配器可将 PM-IF 接口转换为 DRIVE-CLiQ 接口。CUA32 控制单元适配器还配有一个集成式编码器分析装置，可针对 HTL/TTL 或 SSI 编码器进行配置。通过 CUA32 控制单元适配器，可用控制单元来控制模块型变频装置的运行，例如，作为多轴传动装置旁的一个单轴传动装置。在此情况下，从控制单元的角度看，CUA32 控制单元适配器必须是 DRIVE-CLiQ 链路中的最后一个设备。

设计

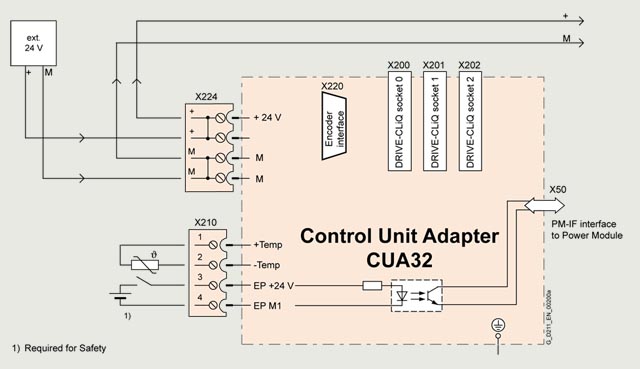

CUA32 控制单元适配器具有以下连接和接口：

  • 1 点温度传感器输入（KTY84‑130 或 PTC）

  • 3 个 DRIVE-CLiQ 插座

  • 1 个电子装置电源接口，通过 24 V DC 电源连接器连接

  • 1 个安全停机输入（允许脉冲输入）

  • 1 个编码器分析器，用于

    • TTL/HTL 增量式编码器

    • SSI 编码器，无增量信号

CUA32 控制器适配器的状态通过两个多色 LED 来显示。

集成

CUA32 控制单元适配器卡装到模块型变频装置中，并通过 DRIVE CliQ 连接与 CU320 2 控制单元、SINUMERIK NCU 7.x 或 SIMOTION D 控制单元通信。

CUA32 控制单元适配器通过 PM-IF 接口由电源模板供电。当电源模板处于关闭状态，且 CUA32 控制单元适配器需要通讯时，必须使用 24 V DC 外部电源进行供电。

其它 DRIVE-CLiQ 装置（例如，传感器模块或端子模块）可连接到 CUA32 控制单元适配器上。

技术规范



CUA32 控制单元适配器

6SL3040-0PA01-0AA0

规定电流，******

24 V DC 时，不带 DRIVE CLiQ 电源或编码器电源

0.15 A，用于 CUA32 + ****** 0.5 A，用于 PM240‑2 电源模板

  • ******导线截面

2.5 mm2

编码器评价

  • 增量式编码器 TTL/HTL（可参数化）

  • SSI 编码器，无增量信号

  • TTL/HTL 输入电流范围

4 ... 20 mA（典型值10 mA)

  • 编码器电源

24 V DC/0.35 A 或
5 V DC/0.35 A

  • 编码器频率，******值

300 Hz

  • SSI 波特率

100 ... 250 kbaud

  • 分辨率绝对位置 SSI

30 位

  • 电缆长度，******值


  • TTL 编码器

100 m (328 ft)（仅允许双极信号）1)

  • HTL 编码器

100 m (328 ft)，用于单极信号
300 m (984 ft)，用于双极信号1)

  • SSI 编码器

100 m (328 ft)

功率损耗（******）

2.6 W

PE 连接

M4 螺钉

尺寸


  • 宽度

73 mm (2.87 in)

  • 高

165.8 mm (6.53 in)

  • 深度

37.3 mm (1.47 in)

重量，约

0.32 kg (0.71 lb)

许可证书

cULus
