6SL3055-0AA00-2EB0 CBE20
6SL3055-0AA00-2EB0(UPC: 662643188936)OPT.BOARD CBE20 6SL3055-0AA00-2EB0
SINAMICS S120 CBE20 PROFINET 模块 用于连接 PROFINET IO 带 4 个 RJ45 端口 具备开关功能
概述

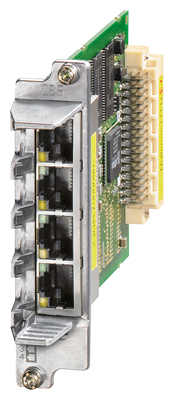

CBE20 通信板
CBE20 通信板用于通过 CU320-2 控制单元连接到 PROFINET IO 网络。
随后，SINAMICS S120 或 SINAMICS S150 驱动系统将起到一个 PROFINET IO 控制器的作用，并可执行以下功能：
PROFINET IO 设备
100 Mbit/s 全双工
支持实时 PROFINET IO：
RT（实时）
IRT（同步实时），最小发送循环为 500 μs
作为符合 PROFIdrive 规范 V4 的 PROFINET IO 设备连接到控制系统
标准 TCP/IP 通信，采用 STARTER 调试工具进行过程组态
带 4 个 RJ45 接口的集成 4 端口交换机，基于 PROFINET ASIC ERTEC400。因此，可不使用附加外部交换机而配置******拓扑结构（总线形、星形、树形）。
支持“介质冗余”和“共享设备”功能
在以下情况下，需要使用通信板卡 CBE20：
配备 CU320-2 DP (PROFIBUS) 控制单元的 SINAMICS S120 或 SINAMICS S150 变频调速柜应连接到 PROFINET-IO 网络
SINAMICS Link 用于在多个 CU320 2 DP (PROFIBUS) 或 CU320 2 PN (PROFINET) 控制单元之间直接交换数据，无需上位控制系统。
需要有 EtherNet/IP 连接。
集成
通信板卡 CBE20 插在控制器 CU320-2 的选件插槽内。
SINAMICS Link
SINAMICS Link 用于在多个 CU320 2 DP (PROFIBUS) 或 CU320 2 PN (PROFINET) 控制单元之间直接交换数据，无需上位控制系统。在此情况下，需要使用 CBE20 通信板。SINAMICS Link 的可能应用包括：
多个驱动的力矩分布
多个驱动的设定值级联
通过材料幅面耦合的驱动的载荷分布
SINAMICS G 或 SINAMICS S 与 CU320-2 控制单元和带有 CUD 控制单元的 SINAMICS DC 主站之间的耦合器。
除控制单元 CU320‑2 和/或 SINAMICS DC Master CUD 外，其它组件不参与通信。
通过对控制单元进行参数化设定就可以激活 SINAMICS 链路。
技术规范
| CBE20 通信板 6SL3055-0AA00-2EB0 |
|---|---|
电流需要量 24 V DC 时 | 0.16 A |
功耗 | 2.4 W |
重量，约 | 0.1 kg (0.22 lb) |
适用性证书 | cULus |
