6SL3055-0AA00-2TA0(UPC: 662643066777)SINAMICS TERMINAL BOARD TB30

SINAMICS/SIMOTION 端子板 TB30 用于控制单元 CU320-X 和 SIMOTION D4x5-X

产品详情

概述

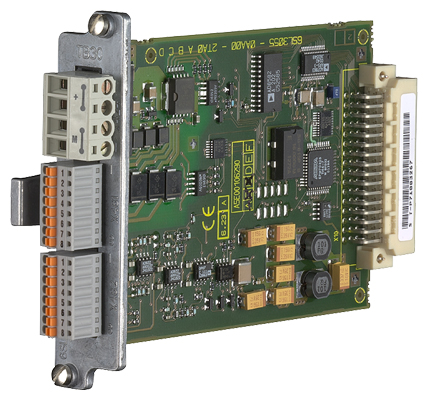

TB30 端子板

通过 TB30 端子扩展板，可以向控制单元添加数字量输入/数字量输出以及模拟量输入/模拟量输出。

设计

TB30 端子板上有以下接口：

  • 数字量输入和数字量输出的供电

  • 4 点数字量输入

  • 4 点数字量输出

  • 2 点模拟量输入

  • 2 点模拟量输出

信号电缆屏蔽的屏蔽接口位于控制器上。

集成

TB30 端子板插到插槽中，用来扩展 CU320‑2 控制单元。

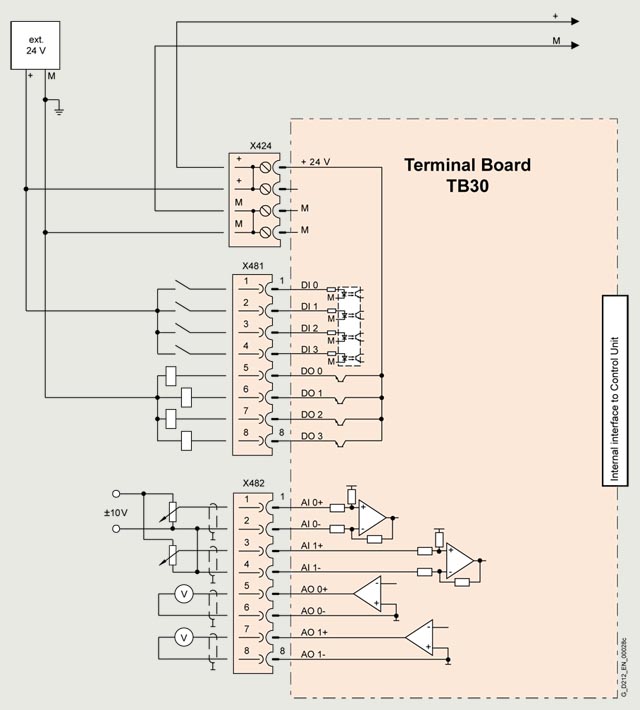

TB30 终端板的连接示例

技术规范



TB30 端子板

6SL3055-0AA00-2TA0

功率需求（******）

在 24 V DC 下通过 CU320‑2 控制单元，不用考虑数字量输出

0.05 A

  • ******导线截面

2.5 mm2

  • 熔断器保护（******）

20 A

数字量输入

符合标准 IEC 61131‑2，1 类


  • 电压

-3 ... +30 V

  • 低电平
    （断开的数字量输入为“低”）

-3 ... +5 V

  • 高电平

15 ... 30 V

  • 24 V DC 时的电流消耗，典型值

6 mA

  • 数字量输入的延迟时间 1), 约


  • L → H

50 μs

  • H → L

100 μs

  • ******导线截面

0.5 mm2

数字量输出

（连续短路保护）


  • 电压

24 V DC

  • 每数字量输出负载电流，******

500 mA

  • 数字量输入的延时1)，大约值

150 μs

  • ******导线截面

0.5 mm2

模拟量输入

（差）


  • 电压范围
    （断开的模拟量输入为 0 V）

-10 ... +10 V

  • 内部电阻 Ri

65 kΩ

  • 精度 2)

13 位 + 符号

  • ******导线截面

0.5 mm2

模拟输出

（连续短路保护）


  • 电压范围

-10 ... +10 V

  • ******负载电流

-3 ... +3 mA

  • 解决方法

11 位 + 符号

  • 稳定时间，约

200 μs

  • ******导线截面

0.5 mm2

功耗（******）

3 W

重量，约

0.1 kg (0.22 lb)

适用性证书

cULus



1) 指定的延时参照于硬件。实际的响应时间取决于处理数字量输入/输出的时间片。

2) 如果要在具有连续可调电源电压的信号处理中来操作模拟量输入，那么采样频率 fa = 1/ttime slice 必须至少为最高信号频率 fmax 的两倍。
