SINAMICS S120 单电机模块 输入：600V DC SINAMICS S120 单电机模块 输入：600V DC 输出：400V 三相交流，3A 紧凑书本型 内部风冷 输出：400V 三相交流，3A 紧凑书本型 内部风冷 优化的脉冲图形和 支持优质 安全功能 包括 优化的脉冲图形和 支持优质 安全功能 包括 DRIVE-CLiQ 电缆 DRIVE-CLiQ 电缆

产品详情

设计

书本型变频调速柜中的单轴电机模块

紧凑书本型变频调速柜中的单轴电机模块标配有以下接口：

  • 2 个直流链路接口，通过集成直流链路母排连接

  • 1 个电子装置电源接口，通过集成 24 V DC 母排连接

  • 3 个 DRIVE-CLiQ 插座

  • 1 电机连接，通过连接器

  • 1 个安全停机输入（允许脉冲输入）

  • 1 个安全电机制动控制器

  • 1 点温度传感器输入（KTY84-130 或 PTC）

  • 2 个PE（保护性接地）接口

电机模块的状态通过两个多色 LED 来显示。

电机屏蔽电缆通过连接至电机接口的连接器进行敷设。

信号电缆屏蔽线可以借助屏蔽接线端子连接在电机模块上，例如 Weidmüller 公司的 KLBÜ8 SC型号。

电机模块的供应范围包括：

  • DRIVECLiQ 电缆（长度取决于模块宽度），用于连接相邻的电机模块
    对于宽度为 50 mm 的电机模块，长度为 0.11 m；
    对于宽度为 75 mm 的电机模块，长度为 0.16 m。

  • 2 个盲插头，用于密封未使用的 DRIVE-CLiQ 插座

  • 跳线，用于连接 24VDC 母排和相邻的电机模块

  • 连接器 X21

  • 连接器 X11，用于电机制动器的接线

  • 用于电机连接的连接器 X1

  • 1 套 30 种语言的警示版

  • 1 个导热片

集成

单电机模块通过 DRIVE-CLiQ 与控制单元进行通讯。

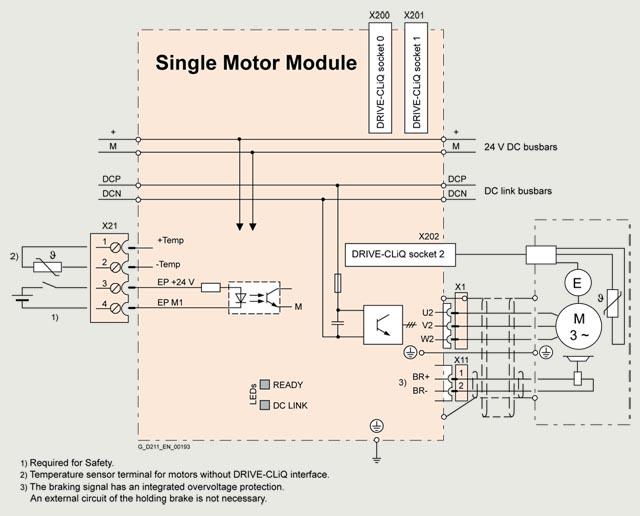

紧凑书本型变频调速柜中单轴电机模块连接示例

技术规范



书本型变频调速柜中的单轴电机模块

6SL3420-1TE...

直流链路电压

（至海拔高度 2000 (6562 ft) 米）

510 ... 720 V DC
（进线电压 380 ... 480 V 3 AC）

输出频率


  • “伺服”控制模式

0 ... 650 Hz 1) 2)

  • “矢量”控制模式

0 ... 300 Hz 1)

  • 控制模式 V/f

0 ... 600 Hz 1) 2)

电子装置电源

24 V DC -15 %/+20 %

冷却方式

内部空气冷却，电源装置通过内置风扇提高空气冷却程度

容许的环境和冷却剂温度（空气）

电源侧部件、电源模块和电机模块运行过程中时

0 … 40 °C (32 … 104 °F) 无降额，
> 40 … 55 °C (104 … 131 °F)，参见降额特性

安装海拔高度

最高海拔 1000 m (3281 ft)，无降额；
海拔 >1000 … 4000 m (3281 … 13124 ft)，参见降额特性

一致性声明

CE（低压和 EMC directive 规程）

许可证书

UL 认证

安全集成功能

符合 IEC 61508 的安全完整性等级 2 (SIL 2)、符合 ISO 13849-1 的性能级别 d (PL d) 以及符合 ISO 13849-1 或 EN 954-1 的控制类别 3

详细信息，请参见“故障安全集成”一节。



1) 注意******输出频率、脉冲频率和电流降额间的关系。有关更多信息，请参阅配置注意事项。

2) 输出频率目前限制为 550 Hz。规定的值适用于具有高输出频率许可证的系统。有关详细信息，请参见章节“控制单元”以及

直流链路电压 510 ... 720 V DC

书本型变频调速柜中的单轴电机模块

内部空气冷却

6SL3420-1TE13-0AA1

6SL3420-1TE15-0AA1

6SL3420-1TE21-0AA1

6SL3420-1TE21-8AA1

输出电流






  • 额定电流 I额定

A

3

5

9

18

  • 基本负载电流 IH

A

2.6

4.3

7.7

15.3

  • 用于 S6 工作状态 (40 %)IS6

A

3.5

6

10

24

  • I ******

A

9

15

27

54

类型1)






  • 基于 Irated

kW (hp)

1.6 (1.5)

2.7 (3)

4.8 (5)

9.7 (10)

  • 基于 IH

kW (hp)

1.4 (1)

2.3 (2.5)

4.1 (5)

8.2 (10)

额定脉冲频率

kHz

8

8

4

4

DC 直接回路电流 Id2)

A

3.6

6

11

22

载流能力






  • 直流链路母排

A

100

100

100

100

  • 24 V 直流母排3)

A

20

20

20

20

直流回路电容

μF

110

110
