SINAMICS S120 Active Line Module 输入：3AC 380-480V,50/60Hz 输出:600V DC，27A，16kW 结构形式：书本尺寸 内部风冷 包括 Drive-CLiQ 导线

产品详情

概述

自换相馈电/反馈单元（馈电和再生反馈方向有 IGBT）可提供可调直流链路电压。这就意味着所连接的电机模块可与电源电压退耦。在容许电压误差内的电源电压波动对电机电压没有影响。调节型输入模块设计用于连接到中线接地 (TN, TT) 和未接地 (IT) 电源系统。

直流链路通过集成预充电电阻器进行预先充电。

为了运行有源整流装置，必须使用适宜的有源滤波装置。

设计

书本型调节型输入模块具有以下标准接口：

  • 1 个电源接口，通过螺钉型端子连接

  • 1 个 24 VDC 电子装置电源接口，通过 24V 端子适配器连接（在供货范围内）

  • 1个直流链路接口，通过集成直流链路母排连接

  • 3 个 DRIVE-CLiQ 插座

  • 2 个PE（保护性接地）接口

调节型电源模块(Active Line)的状态通过两个多色 LED 来显示 。

通过连接板，通过屏蔽接线端子或喉箍，可以将电源线的屏蔽连接到 100mm 宽的调节型电源模块的集成屏蔽接线板上。例如 Weidmüller 公司的 KLBÜ4 型号。屏蔽接线端子不能用来消除导线张力。对于 150 mm、200 mm 和 300 mm 宽的模块，另外提供有一种屏蔽接线板。

信号电缆的屏蔽端可通过一个屏蔽连接端子（如 Weidmüller 型 KLBÜ SC）连接到输入模块。

调节型电源模块的供应范围包括：

  • DRIVE-CLiQ 电缆，用于驱动控制左侧相邻的控制单元连接，长度为 0.11 m

  • DRIVE‑CLiQ 电缆（长度取决于模块宽度），用于将有源整流装置连接到相邻的电机模块，长度 = 有源整流装置的宽度 + 0.11 m

  • 2 个盲插头，用于密封未使用的 DRIVE-CLiQ 插座

  • 跳线，用于连接 24VDC 母排和相邻的电机模块

  • 24 V 终端适配器 (X24)

  • 用于数字量输入的连接器 X21

  • 80 kW 和 120 kW 有源整流装置的风扇（电压由有源整流装置提供）

  • 1 套 30 种语言的警示版

  • 1 个导热片
    （仅用于带冷却板的调节型输入模块）

集成

有源整流柜通过 DRIVE CLiQ 接收控制信息：

  • 控制单元 CU320‑2

  • SINUMERIK 840D sl，带有

    • NCU 710.3B PN

    • NCU 720.3 PN

    • NCU 730.3 PN

    • 数控扩展单元 NX10.3/NX15.3

  • SIMOTION D

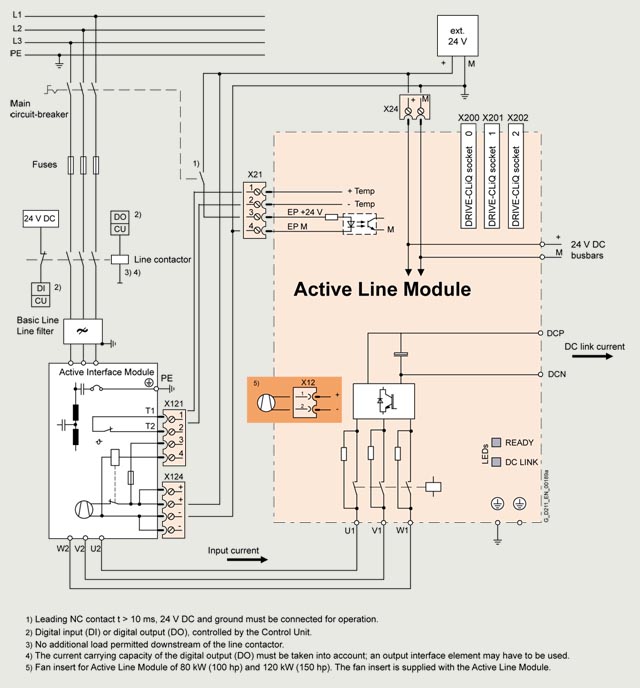

书本型调节型输入模块的连接示例

技术规范



书本型变频调速柜中的调节型电源模块

6SL3130-7TE...

线路电压

（至海拔高度 2000 (6562 ft) 米）

380 ... 480 V 3 AC ± 10 %（运行时 -15 % < 1 分钟）或

电源频率

47 ... 63 Hz

SCCR（短路电流额定值）

在与建议使用的 J 级熔断器或符合 UL489 / CSA 22.2 编号 5-02 标准的断路器组合时，65 kA

参见建议的电源侧组件

输入功率因数


  • 有源模式


  • 基波功率因数 (cos φ1)

1（出厂设置），可通过输入一个无功电流设定点来改变

  • 总数 (λ)

1（出厂设置）

  • 智能模式


  • 基波功率因数

>0.96

  • 综合值

0.65 ... 0.9

过电压类别

至 EN 60664‑1

III 类

直流回路电压Vd

直流环节电压可作为与输入电压分离的一个电压而被调节。

非调节模式直流回路电压保持与整流线路电压平均值时的线路电压比例。

直流环节电压的出厂设定值：

380 ... 400 V 3 AC:600 V（调节模式）

400 ... 415 V 3 AC:625 V（调节模式）

416 ... 480 V 3 AC:1.35 x线路电压（非调节模式）1)

电子装置电源

24 V DC -15 %/+20 %

无线电干扰抑制


  • 标准（调节型输入模块 + 调节型接口模块）

安全类别符合 EN 61800‑3 的 Cat C3，总电缆长度最长 350 m (1148 ft)

  • 带电源滤波器

EN 61800-3 的类别 C2，总电缆长度最长 350 m (1148 ft)
EN 61800 3 的类别 C3，总电缆长度 350 m 到 1000 m (1148 ... 3281 ft)

冷却方式

内部空气冷却，电源装置通过内置风扇提高空气冷却程度

容许的环境和冷却剂温度（空气）

电源侧部件、电源模块和电机模块运行过程中时

0 … 40 °C (32 … 104 °F) 无降额，
> 40 … 55 °C (104 … 131 °F)，参见降额特性

安装海拔高度

最高海拔 1000 m (3281 ft)，无降额；
海拔 >1000 … 4000 m (3281 … 13124 ft)，参见降额特性

一致性声明

CE（低压和 EMC directive 规程）

许可证书

cULus



1)如果连接的电机适用于 > 650 V 直流，则也可以选择有源模式。

电源电压 380 ... 480 V 3 AC

书本型变频调速柜中的调节型电源模块

内部空气冷却

6SL3130-7TE21-6AA4

6SL3130-7TE23-6AA3

6SL3130-7TE25-5AA3

6SL3130-7TE28-0AA3

6SL3130-7TE31-2AA3

整流/再生回馈功率







  • 额定功率 P额定







  • 380 V 3 AC 时

kW

16

36

55

80

120

  • 460 V 3 AC 时 5)

(hp)

(18)

(40)

(60)

(100)

(150)

  • 对于 S6 规格 PS6 (40 %)

kW

21

47

71

106

145

  • P ******

kW

35

70

91 (110 1))

131

175

直流链路电流







  • 600 V DC 时

A

27

60

92

134

200

  • 对于 S6 工作制 (40 %)

A

35

79

121
