SINSINAMICS S120 Smart Line Module SINAMICS S120 Smart Line Module SINAMICS S120 Smart Line Module SINAMICS S120 Smart Line Module 输入：380-480V 三相交流，50/60Hz 输入：380-480V 三相交流，50/60Hz 输入：380-480V 三相交流，50/60Hz 输入：380-480V 三相交流，50/60Hz 输出：600V DC，27A，16kW 紧凑书本型 内部风冷 输出：600V DC，27A，16kW 紧凑书本型 内部风冷 输出：600V DC，27A，16kW 紧凑书本型 内部风冷 输出：600V DC，27A，16kW 紧凑书本型 内部风冷 包括 DRIVE-CLiQ 电缆 包括 DRIVE-CLiQ 包括 DRIVE-CLiQ 电缆 包括 DRIVE-CLiQ 电缆 电缆

产品详情

概述

非调节型电源模块为非可调馈电/反馈单元（用于输入电源的二极管桥；通过 IGBT 实现稳定的换相整流），具有 100％ 的再生反馈功率。可通过参数设定，关闭该模板的再生功能。回馈整流装置专为连接接地 TN/TT 系统和非接地 IT 系统而设计。

直流链路通过集成预充电电阻器进行预先充电。

相关的电源电抗器对非调节型电源模块的运行是绝对至关重要的。

设计

紧凑书本型变频调速柜中的非调节型电源模块标配有以下接口：

  • 1 个电源接口，通过螺钉型端子连接

  • 1 个 24 VDC 电子装置电源接口，通过 24V 端子适配器连接（在供货范围内）

  • 1个直流链路接口，通过集成直流链路母排连接

  • 2 个PE（保护性接地）接口

  • 3 个 DRIVE-CLiQ 插座

非调节型电源模块(Smart Line)的状态通过两个多色 LED 来显示 。

信号电缆的屏蔽端可通过一个屏蔽连接端子（如 Weidmüller 型 KLBÜSC）连接到输入模块。

非调节型电源模块的供应范围包括：

  • DRIVE-CLiQ 电缆，用于驱动控制左侧相邻的控制单元连接，长度为 0.11 m

  • 2 个盲插头，用于密封未使用的 DRIVE-CLiQ 插座

  • DRIVE-CLiQ 电缆，用于连接到相邻的电机模块，长度为 0.21 m

  • 跳线，用于连接 24VDC 母排和相邻的电机模块

  • 24 V 终端适配器 (X24)

  • 数字输入/输出连接器 X21

  • 1 套 30 种语言的警示版

  • 1 个导热片

集成

回馈整流装置通过 DRIVE-CLIQ 来实现和 CU3202、SIMOTION D4x5-2 控制单元或 CX32-2 扩展控制器的通信。

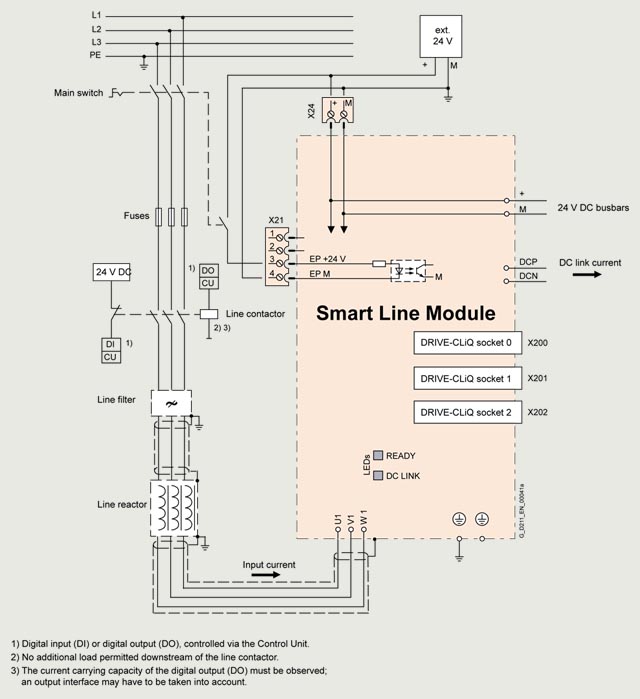

紧凑式书本型回馈整流装置的连接示例

技术规范



书本型变频调速柜中的非调节型电源模块

6SL3430-6TE21-6AA1

线路电压

（至海拔高度 2000 (6562 ft) 米）

380 ... 480 V 3 AC ± 10 %（运行时 -15 % < 1 分钟）或

电源频率

47 ... 63 Hz

SCCR（短路电流额定值）

在与建议使用的 J 级熔断器或符合 UL489 / CSA 22.2 编号 5-02 标准的断路器组合时，65 kA

参见建议的电源侧组件

输入功率因数

额定功率


  • 基波功率因数 (cos φ1)

>0.96

  • 总数 (λ)

0.65 ... 0.9

过电压类别

符合标准 EN 60664‑1

III 类

直流链路电压，约

1.35 x 进线电压1)

电子装置电源

24 V DC, -15 %/+20 %

无线电干扰抑制


  • 标准

没有无线电干扰抑制

  • 带电源滤波器

EN 61800-3 的类别 C2
总电缆长度最长 350 m (1148 ft)（屏蔽）

冷却方式

内部空气冷却，电源装置通过内置风扇提高空气冷却程度

容许的环境和冷却剂温度（空气）

电源侧部件、电源模块和电机模块运行过程中时

0 … 40 °C (32 … 104 °F) 无降额，
> 40 … 55 °C (104 … 131 °F)，参见降额特性

安装海拔高度

最高海拔 1000 m (3281 ft)，无降额；
海拔 >1000 … 4000 m (3281 … 13124 ft)，参见降额特性

一致性声明

CE（低压和 EMC directive 规程）

许可证书

通过 UL 认证



1) 直流母线电压被校准为平均的线电压值。有关更多信息，请参阅配置注意事项。



电源电压 380 ... 480 V 3 AC

书本型变频调速柜中的非调节型电源模块

内部空气冷却

6SL3430-6TE21-6AA1

整流/再生回馈功率


  • 额定功率 P额定

16 kW

  • 380 V 3 AC 时

16 kW

  • 460 V 3 AC 时 2)

(18 hp)

  • 对于 S6 工作制 (40 %)PS6

21 kW

  • P ******

35 kW

直流链路电流


  • 600 V DC 时

27 A

  • 对于 S6 工作制 (40 %)

35 A

  • ******值

59 A

输入电流


  • 额定输入电流380 V 3 AC 时

29 A

  • 对于 S6 工作制 (40 %)

35 A

  • ******值

57.5 A

电流需要量

24 V DC 电子装置电源，******

1.1 A

载流能力


  • 24 V 直流母排

20 A

  • 直流链路母排

100 A

直流回路电容


  • 非调节型电源模块 (Smart Line)

705 μF

  • 变频调速柜，******

6000 μF

功率损耗 1)

0.19 kW

冷却空气需要量

0.016 m3/s (0.57 ft3/s)

声压等级

L pA (1 m)

<60 dB

输入连接

U1, V1, W1

螺钉型端子 (X1)

  • ******导线截面

2.5 ... 10 mm2

屏蔽连接

集成在连接器中的电缆屏蔽接线片

PE 连接

M5 螺钉

电缆长度，******值

（所有电机功率电缆与直流链路之和）


  • 屏蔽

630 m (2067 ft)

  • 未屏蔽

850 m (2788 ft)

防护等级

IP20

尺寸


  • 宽度
