6SL3130-6AE15-0AB1
6SL3130-6AE15-0AB1(UPC: 887621085650)SLM.INT400V5KW 6SL3130-6AE15-0AB1 S120

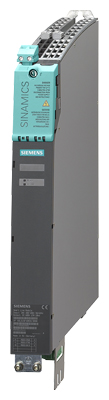

SINAMICS S120 Smart Line Module 输入:3AC 380-480V,50/60Hz 输出:600V DC,8.3A,5kW 结构形式:书本尺寸 内部风冷 包括控制电压适配器 组件 涂漆
概述
非调节型电源模块为非可调馈电/反馈单元(用于输入电源的二极管桥;通过 IGBT 实现稳定的再生换相整流),具有 100% 的再生反馈功率。通过一个数字量输入点(智能电源模块5 kW和10 kW)或通过参数设定(智能电源模块16 kW,36 kW 和 55kW)可关闭该模块的再生反馈能力。回馈整流装置专为连接接地 TN/TT 系统和非接地 IT 系统而设计。
直流链路通过集成预充电电阻器进行预先充电。
Smart Line 模板运行时要求相关的输入电抗器。
设计
书本型智能输入模块具有以下标准接口:
1 个电源接口,通过螺钉型端子连接
1 个 24 VDC 电子装置电源接口,通过 24V 端子适配器连接(在供货范围内)
1 个直流链路接口,通过集成直流链路母排连接
2 个 PE(保护性接地)接口
2 个数字量输入
(仅限于 5 kW 和 10 kW 回馈整流装置)1 个数字量输入
(仅限于 5 kW 和 10 kW 回馈整流装置)3 个 DRIVECLiQ 接口
(仅限于 16 kW、36 kW 和 55 kW 回馈整流装置)1 个温度传感器输入,用于 KTY84‑130、Pt1000 或 PTC(仅限于 16 kW、36 kW 和 55 kW 回馈整流装置;从固件 V4.7 HF17 起,可以使用 Pt1000)
非调节型电源模块(Smart Line)的状态通过两个多色 LED 来显示 。
信号电缆的屏蔽端可通过一个屏蔽连接端子(如 Weidmüller 型 KLBÜ3-8 SC)连接到输入模块。
非调节型电源模块的供应范围包括:
DRIVE‑CLiQ 电缆,用于将模块连接到左侧相邻的驱动控制单元,长度 0.11 m (4.33 in)
(仅限于回馈整流柜 16 kW、36 kW 和 55 kW )2 个盲插头,用于封闭未使用的 DRIVECLiQ 接口
(仅限于 16 kW、36 kW 和 55 kW 回馈整流装置)连接到相邻逆变柜的 DRIVE CliQ(长度取决于非调节整流柜宽度),长度 = 非调节整流柜宽度 + 0.11 m (4.33 in)
跳线,用于连接 24VDC 母排和相邻的电机模块
24 V 终端适配器 (X24)
连接器 X21,用于数字量输入和输出
连接器 X22,用于数字量输入和数字量输出
(仅限于 5 kW 和 10 kW 回馈整流装置)连接器 X1,用于输入连接
(仅限于 5 kW 和 10 kW 回馈整流装置)30 种语言的 1 组警告标签
集成

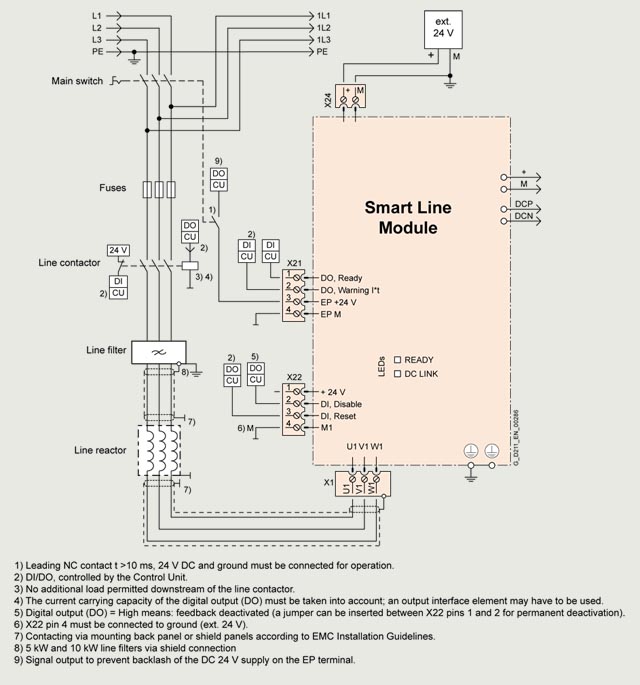

书本型变频调速柜中 5 kW 和 10 kW 基本型电源模块的连接示例

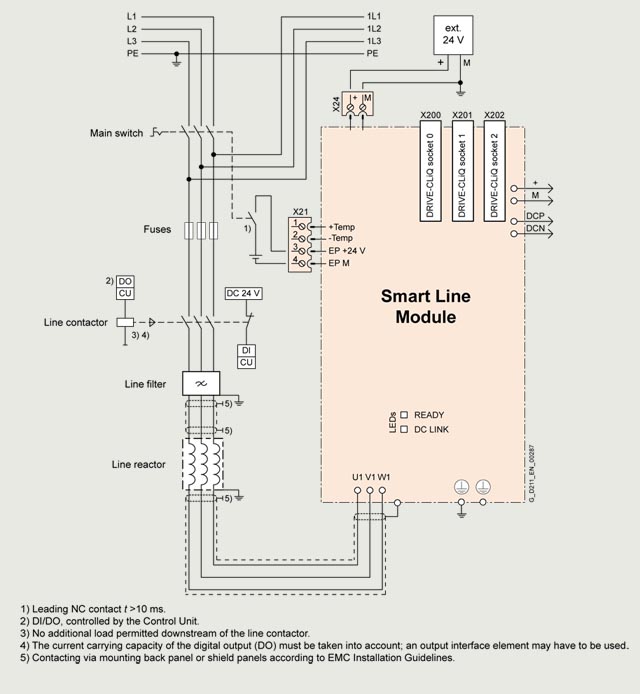

16 kW、36 kW 和 55 kW 书本型回馈整流装置的连接示例
技术规范
| 书本型变频调速柜中的非调节型电源模块 6SL313... |
---|---|
线路电压 (至海拔高度 2000 (6562 ft) 米) | 380 ... 480 V 3 AC ± 10 %(运行时 -15 % < 1 分钟)或 |
电源频率 | 47 ... 63 Hz |
SCCR(短路电流额定值) | 在与建议使用的 J 级熔断器或符合 UL489 / CSA 22.2 编号 5-02 标准的断路器组合时,65 kA 参见建议的电源侧组件 |
输入功率因数 额定功率 | |
| >0.96 |
| 0.65 ... 0.9 |
过电压类别 符合标准 EN 60664‑1 | III 类 |
直流链路电压,约 | 1.35 x 电源电压1) |
电子装置电源 | 24 V DC -15 %/+20 % |
无线电干扰抑制 | |
| 没有无线电干扰抑制 |
| EN 61800-3 的类别 C2 |
冷却方式 | 内部空气冷却(使用集成风机增强电源单元的空气冷却) |
容许的环境和冷却剂温度(空气) 电源侧部件、电源模块和电机模块运行过程中时 | 0 … 40 °C (32 … 104 °F) 无降额, |
安装海拔高度 | 最高海拔 1000 m (3281 ft),无降额; |
一致性声明 | CE(低压和 EMC directive 规程) |
许可证书 | cULus |
1) 直流回路电压被校准为平均的线电压值。有关更多信息,请参阅配置注意事项。
电源电压 380 ... 480 V 3 AC | 书本型变频调速柜中的非调节型电源模块 | |||||
---|---|---|---|---|---|---|
内部空气冷却 | 6SL3130-6AE15-0AB1 | 6SL3130-6AE21-0AB1 | 6SL3130-6TE21-6AA4 | 6SL3130-6TE23-6AA3 | 6SL3130-6TE25-5AA3 | |
整流/再生回馈功率 | ||||||
| ||||||
| kW | 5 | 10 | 16 | 36 | 55 |
| (hp) | (5) | (10) | (18) | (40) | (60) |
| kW | 6.5 | 13 | 21 | 47 | 71 |
| kW | 10 | 20 | 35 | 70 | 91 |
直流链路电流 | ||||||
| A | 9.3/8.3 | 18.5/16.6 | 30/27 | 67/60 | 105/92 |
| A | 11 | 22 | 35 | 79 | 138 |
| A | 16.6 | 33.2 | 59 | 118 | 178 |
