6SL3000-0BE31-2DA0

6SL3000-0BE31-2DA0

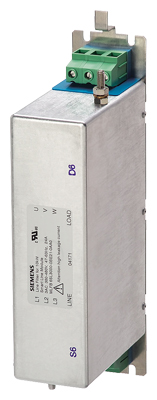

SINAMICS 基本型进线滤波器 用于 100 kW 基本型电源模块 用于 120kW 主动型电源模块 输入：3AC 380-480V，50/60Hz


产品详情

概述

在对电磁干扰性要求较高的工厂中，电源滤波器可与电源电抗器配合使用，以将电源模块输出的传导干扰限制到 EN 55011 规定的 Class A1 和 EN 61800-3 规定的 Category C2。进线滤波器只适用于中性点接地系统（TN 或 TT 电网）。

技术规范

电源电压 380 ~ 480 V 3 AC

电源滤波器


6SL3000-0BE21-6DA0

6SL3000-0BE23-6DA1

6SL3000-0BE31-2DA0

额定电流

A

36

74

192

功耗

kW

0.016

0.02

0.09

电源／负载接线

L1, L2, L3/ U, V, W


螺钉型接线端子

螺钉型接线端子

螺钉型接线端子

  • 导体截面积

mm2

10

35

95

PE 连接


M6 螺柱

M6 螺柱

M10 螺柱

防护等级


IP20

IP20

IP20

尺寸





  • 宽

[mm]

50 (1.97)

75 (2.95)

150 (5.91)

  • 高

[mm]

429 (16.9)

433 (17.0)

479 (18.9)

  • 深度

[mm]

226 (8.90)

226 (8.90)

226 (8.90)

重量，约

kg (lb)

5 (11)

7.5 (16.5)

18.8 (41)

认证，符合


cURus

cURus

cURus

适用于书本型变频调速柜中的基本型电源模块

型号

6SL3130-1TE22-0AA0

6SL3136-1TE22-0AA0

6SL3130-1TE24-0AA0

6SL3136-1TE24-0AA0

6SL3130-1TE31-0AA0

6SL3136-1TE31-0AA0

  • 基本型电源模块的额定功率

kW (HP)

20 (25)

40 (50)

100 (125)
