6SL3100-1AE31-0AB1

6SL3100-1AE31-0AB1

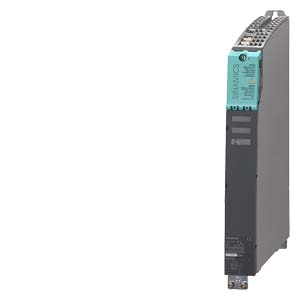

SINAMICS 制动模块 输入：600V DC 输出:峰值 100kW/2S 组件 涂漆


产品详情

概述

在电源发生故障时（例如，紧急缩回或 1 类紧急关闭），将驱动器切换为受控制停止状态或，例如，在取消电源模块的再生反馈能力时，限制发动机短期操作的直流链路电压，这两种情况下需要制动模块和匹配的外部制动电阻器。 制动模块含有功率电子器件及其相应的控制电路。 工作期间，直流链路的电能在一个外部制动电阻上转变为热损耗。 制动模块自主工作。 可以有多个制动模块同时运行。 在此情况下，每个制动模块都必须有其自己的制动电阻。

此外，书本型变频调速柜中的制动模块也可以用来为直流链路快速放电。


设计

书本型变频调速柜中的制动模块标配有以下连接和接口：

  • 2个直流链路接口，通过集成直流链路母排连接

  • 2 个电子装置电源接口，通过集成 24 V DC 母排连接

  • 用于连接制动电阻的端子

  • 2 点数字量输入（去能制动模块/确认故障，并且将直流链路快速放电）

  • 2 点数字量输出（制动模板被去能并且预警 – I×t 监控）

  • 2 个 PE（保护性接地）接口

制动模块的状态通过两个双色 LED 来显示。

集成

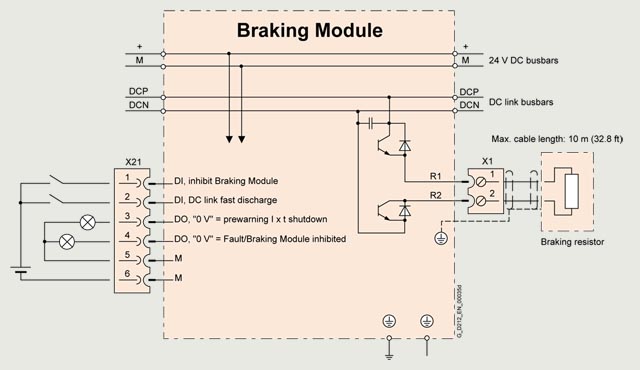

书本型制动模块的连接示例

技术规范

直流链路电压 510 ...720 V DC

书本型变频调速柜中的制动模块

（内部空气冷却）


6SL3100-1AE31-0AB0

额定功率PDB

1.5 kW 1)

峰值输出Pmax

100 kW 1)

激活阈值

770 V

电缆长度

******制动电阻

10 m (32.81 ft)

直流链路电容

110 μF

电流要求

+24V DC时，******

0.5 A

数字量输入

符合标准 IEC 61131-2，1类


  • 电压

-3 V … +30 V

  • 低电平
    （一个断路的数字量输入端作为“低电平”）

-3 V … +5 V

  • 高电平

15 … 30 V

  • 24 V DC 时的电流消耗，典型值

10 mA

  • ******导体截面积

1.5 mm2

数字量输出

（防持续短路）


  • 电压

24 V DC

  • 每数字输出负载电流，******

100 mA

  • ******导体截面积

1.5 mm2

载流能力


  • 24 V 直流母排

20 A

  • 直流链路母排

100 A

PE 连接

M5 螺钉

尺寸


  • 宽

50 mm (1.97 in)

  • 高

380 mm (14.96 in)

  • 深度，包括间隔片
    （包含在供货范围内）

270 mm (10.63 in)

重量，约

4.1 kg (9 lb)

认证，符合

cURus



1)可以并行操作多个制动模块（通常最多为 4 个模块）。
