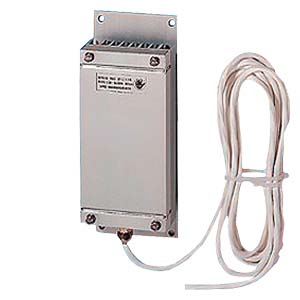

6SN1113-1AA00-0DA0
6SN1113-1AA00-0DA0(EAN: 4019169391689 / UPC: 662643068900)RES,WIRE- PULSW EXT 17R 5% 350W UL>
SIMODRIVE 611 脉冲电阻 0.3/25kW,用于 外部安装
概述
直流链路的过多能量通过制动电阻进行耗散。
相应的制动电阻与制动模块或基本型输入模块相连。 该制动电阻就会被安装在电气柜或开关柜之外。 此布置使电源模块/电机模块周围的总热损失得到耗散,从而达到相应的所需空调水平降低。
技术规范
直流链路电压 510 V … 720 V DC | 书本型和紧凑式书本型制动模块的制动电阻器 | ||||
---|---|---|---|---|---|
|
| 6SN1113-1AA00-0DA0 | 6SL3100-1BE31-0AA0 | ||
电阻 | Ω | 17 | 5.7 | ||
额定功率 PDB | kW | 0.3 | 1.5 | ||
峰值功率 Pmax | kW | 25 | 100 | ||
峰值功率的 用于峰值输出 ta | s | 0.1 | 0.4 | 1 | 2 |
周期持续时间 比的持续时间 t | s | 11.5 | 210 | 68 | 460 |
防护等级 | IP54 | IP20 | |||
尺寸 | |||||
| mm (in) | 80 (3.15) | 193 (7.60) | ||
| mm (in) | 210 (8.27) | 410 (16.1) | ||
| mm (in) | 53 (2.09) | 240 (9.45) | ||
重量,约 | kg (lb) | 3.4 (7.50) | 5.6 (12.3) | ||
许可证书 | cULus | – |
直流链路电压 510 V … 720 V DC 制动电阻器 6SE7023-2ES87-2DC0 6SE7028-0ES87-2DC0 电阻 Ω 20 8 额定功率 PDB kW 5 12.5 峰值功率 Pmax kW 30 75 峰值功率的 用于峰值输出 ta s 15 15 周期持续时间 比的持续时间 t s 90 90 防护等级 IP20 IP20 电源接口 M6 螺柱 M6 螺柱 PE 连接 M6 螺柱 M6 螺柱 温度控制开关(NC 触点) 螺钉型端子 螺钉型端子 分断能力 250 V AC/****** 10 A 250 V AC/****** 10 A 导体截面积 mm2 2.5 1.5 尺寸 宽度 mm (in) 450 (17.72) 745 (29.33) 高 mm (in) 305 (12.01) 305 (12.01) 深度 mm (in) 485 (19.09) 485 (19.09) 重量,约
42 V/0.2 A DC
42 V/0.2 A DC
