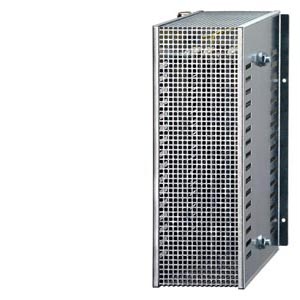

6SL3100-1BE31-0AA0
6SL3100-1BE31-0AA0(UPC: 662643067101)RES_WIRE_5R2_+-10%_2KW
SINAMICS 制动电阻 输入：600V DC 1.5kW/100kW
概述
直流链路的过多能量通过制动电阻进行耗散。
相应的制动电阻与制动模块或基本型输入模块相连。 该制动电阻就会被安装在电气柜或开关柜之外。 此布置使电源模块/电机模块周围的总热损失得到耗散，从而达到相应的所需空调水平降低。
技术规范
直流链路电压 510 V … 720 V DC | 书本型和紧凑式书本型制动模块的制动电阻器 | ||||
|---|---|---|---|---|---|
|
| 6SN1113-1AA00-0DA0 | 6SL3100-1BE31-0AA0 | ||
电阻 | Ω | 17 | 5.7 | ||
额定功率 PDB | kW | 0.3 | 1.5 | ||
峰值功率 Pmax | kW | 25 | 100 | ||
峰值功率的 用于峰值输出 ta | s | 0.1 | 0.4 | 1 | 2 |
周期持续时间 比的持续时间 t | s | 11.5 | 210 | 68 | 460 |
防护等级 | IP54 | IP20 | |||
尺寸 | |||||
| mm (in) | 80 (3.15) | 193 (7.60) | ||
| mm (in) | 210 (8.27) | 410 (16.1) | ||
| mm (in) | 53 (2.09) | 240 (9.45) | ||
重量，约 | kg (lb) | 3.4 (7.50) | 5.6 (12.3) | ||
许可证书 | cULus | – | |||
直流链路电压 510 V … 720 V DC | 制动电阻器 | ||
|---|---|---|---|
|
| 6SE7023-2ES87-2DC0 | 6SE7028-0ES87-2DC0 |
电阻 | Ω | 20 | 8 |
额定功率 PDB | kW | 5 | 12.5 |
峰值功率 Pmax | kW | 30 | 75 |
峰值功率的 用于峰值输出 ta | s | 15 | 15 |
周期持续时间 比的持续时间 t | s | 90 | 90 |
防护等级 | IP20 | IP20 | |
电源接口 | M6 螺柱 | M6 螺柱 | |
PE 连接 | M6 螺柱 | M6 螺柱 | |
温度控制开关（NC 触点） | 螺钉型端子 | 螺钉型端子 | |
| 250 V AC/****** 10 A | 250 V AC/****** 10 A | |
| mm2 | 2.5 | 1.5 |
尺寸 | |||
| mm (in) | 450 (17.72) | 745 (29.33) |
| mm (in) | 305 (12.01) | 305 (12.01) |
| mm (in) | 485 (19.09) | 485 (19.09) |
|
