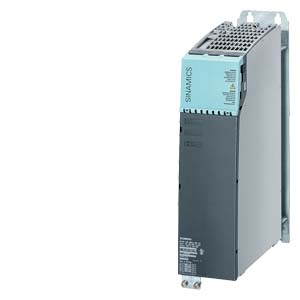

****备件**** SINAMICS 24伏电源模块 输入：600V DC/3AC 380-480V 50/60Hz 输出：26V DC +/-2%，20A

产品详情

概述

书本型控制电源模块通过总线或直流环节提供 24 VDC 电源。 例如，在电源发生故障时，假设直流链路电压可用，这可进行紧急缩回运动。


设计

控制供电模块标配有下列连接和接口：

  • 1 个输入接口

  • 2个直流链路接口，通过集成直流链路母排连接

  • 2 个电子装置电源接口，通过集成 24 V DC 母排连接

  • 1 个用于控制器、终端模块、传感器模块等的电子装置电源接口，通过包含在供货范围之内的 24V 端子适配器进行连接（******可连接的截面为 6 mm2，******熔断电流为 20 A）

  • 2 个 PE（保护性接地）接口

控制供电模块的状态通过两个多色 LED 来显示。

集成

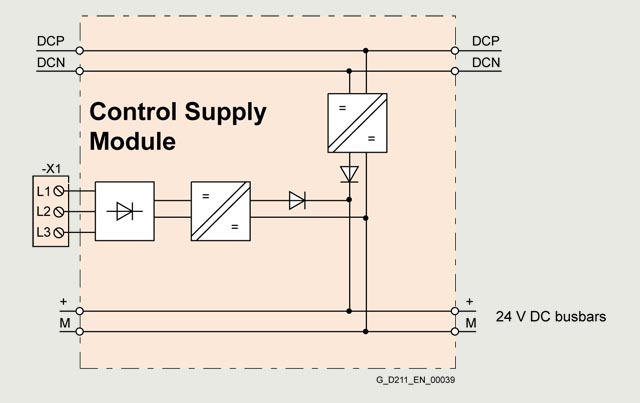

控制电源模块的连接示例

技术规范

直流链路电压 510 ...720 V DC

电源电压 380 ...480 V 3 AC

书本型控制电源模块

（内部空气冷却）


6SL3100‑1DE22‑0AA0

额定输入电流


  • 400 V 3 AC 时

2.2 A

  • 600 V DC 时

1.1 A

直流链路电压范围

300 ~ 882 V DC
（在 300 … 430 VDC 范围内的运行在 < 1 min 时间内被暂时允许）

无线电干扰抑制（标准）

C2 类，符合 EN61800-3 标准

额定输出电压

26 V DC

额定输出电流

20 A

载流能力


  • 24 V 直流母排

20 A

  • 直流链路母排

100 A

输入连接

L1, L2, L3 (X1)

螺钉型接线端子

  • 导体截面积

0.2 … 4.0 mm2

PE 连接

M5 螺钉

尺寸


  • 宽

50 mm (1.97 in)

  • 高

380 mm (14.96 in)

  • 深度，包括间隔片
    （包含在供货范围内）

270 mm (10.63 in)

重量，约

4.8 kg (10.6 lb)

认证，符合

cULus
