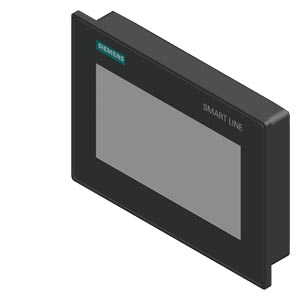

6AV6648-0DC11-3AX0 Smart 700 IE V4
SIMATIC HMI Smart 700 IE V4， 精智面板， 触摸式操作， 7” 宽屏 TFT 显示屏， 一千六百万色， RS-422/485 接口， 以太网(RJ45)接口， 主机 USB A 型， RTC 支持， 带 CE 证书， 可项目组态的最低版本 WinCC flexible SMART； 包含开源软件，， 免费提供 参见随附 CD
概述
西门子顺应市场需求推出的 SIMATIC 精彩系列面板（SMART LINE），准确地提供了人机界面的标准功能，经济适用，具备高性价比。如今，全新一代精彩系列面板的功能得到了进一步的提升，与 S7-200 SMART PLC 组成完美的自动化控制与人机交互平台，为您的便捷操控
提供了理想的解决方案。
SMART LINE 根据性能不同，分为两种型号：
Smart 700 IE
Smart 1000 IE
设计
硬件特性:
高分辨率 64K 真彩宽屏显示
800×480 dpi 宽屏显示设计和传统屏幕相比具有更大的可视面积，使单个画面中可以显示更多的信息，让操作员具有更舒适的视觉体验
高分辨率 64K 色真彩显示，使得画面更清晰，画质更细腻
强大且丰富的通讯能力
集成的工业以太网接口，可以和 S7-200 SMART 以及 LOGO！0BA7 建立高速无缝的连接。同时，程序下载速度也有大幅度的提升
通过以太网可以同时连接 3 台控制器
通过串口可以连接西门子 S7-200 以及 S7-200 SMART PLC，通讯速率高达187.5kb/s
集成的串口（支持Modbus，RS422/485 自适应切换），使精彩系列面板的通讯更加灵活，可以和市场主流的小型 PLC 建立稳定可靠的通讯连接。（三菱 FX 系列；欧姆龙 CP1 系列；台达 DVP-SV/ES2 系列）
LED 背光，节能降耗
LED 较之 CCFL，背光板厚度降低一半左右，使精彩系列面板更轻巧。同时，操作屏亮度更高，色彩更均匀，表现力更强，可视范围提高到 140°
LED 背光可以降低设备能耗，结合屏保功能******程度地延长操作屏的使用寿命
高性能处理器、高速外部总线及 64M DDR 内存
高端的 ARM 处理器，主频达到 400MHz，使数据处理更快，画面显示更流畅
高速的外部总线充分发挥处理器的强大性能
增强的 64M DDR 内存使得画面的切换速度更快
先进的工业设计理念
独特的边框倒角设计，让操作屏的外观更具流线型，给人以舒适感
优雅清新的绿色边框设计，给人以视觉上的开阔感，缓解操作员的视觉疲劳
使用符合 UL 标准的 PC + ABS 合金材料，耐高温、抗腐蚀，特别适用于工业现场的应用环境
可靠的电源设计
内置的 24V 电子自恢复反接保护，避免因误接线而导致的产品损坏
供电电源范围可达 ±20%
德国品质 轻松拥有
精彩系列面板的 ESD、RS 等关键指标比国际标准（IEC）提高 50%
精彩系列面板通过 CE 认证
先进的生产失效故障模式分析
潜在的缺陷及故障分析模型贯穿产品从研发到生产的每个环节，******程度确保产品可靠性
成熟的生产流程及完善的质量控制体系确保产品质量
软件特点：
作为精彩系列面板的组态软件，WinCC flexible 简单直观、功能强大、应用灵活且智能高效，非常适合机械设备或生产线中人机界面的应用。
随着新一代精彩系列人机界面的发布，WinCC fl exible 的软件功能也得到了进一步的加强。
变量管理
查阅、检索变量更方便 ，可使用变量名称来标识 PLC 变量
通过拖放操作，批量创建名称、类型及地址满足一定关系的变量
快速修改多个变量的类型、地址或名称等属性
报警管理
可以自定义报警类别
支持模拟量及数字量报警
可以自定义报警组，相同组的报警可以同时被确认
支持报警事件函数
包含功能完善的报警显示控件，支持外观自定义
可改变尺寸和颜色的报警提示器
丰富的画面对象库
基本对象库 — 开关、按钮和图形等
增强对象库 — 显示配方、趋势图等
丰富的符号库
丰富的动画效果 简单的生成方式
通过设置对象属性生成动画
支持函数设定动画路径方式
支持通过变量控制对象组生成动画
高效、智能的组态方式
通过拖拽方式自动创建变量的显示对象及画面的切换按钮
支持画面对象的自动排列功能
支持用户自定义对象库
支持向导式快速工程组态
独一无二的多语言组态
支持 32 种语言，其中 5 种可以在线转换
支持多语言显示，无需重新设计画面
内置系统字典和用户字典功能，支持画面自动翻译
独特的项目文本导入/导出功能，提高并优化工程组态效率
Pack & Go 轻松的项目更新与维护
利用 Pack & Go 功能，工程师编辑修改项目后，无需亲临现场就能轻松实现项目的维护和更新
现场客户无需安装 WinCC Flexible，一键执行批处理文件即可实现项目传输
安全等级管理
引入用户的概念，可以建立多个用户，每个用户拥有不同的权限
所有画面对象都可以独立设置访问权限
运行期间可以对用户信息进行管理
权限的设置参数可调整
趋势图
控件支持外观显示设置的很多属性，包括坐标轴、刻度、上下限等
提供多个系统函数，用于控制曲线翻页、缩放等操作
配方管理
可以支持显示多个配方预定义数据记录，无需手动组态翻页等操作即可实现配方的良好显示
使用配方视图控件，无需更多的编程即可动态增加数据记录
支持上载、下载配方操作
技术规范
设备 | Smart 700 IE | Smart 1000 IE |
|---|---|---|
环境条件 | ||
操作温度 | 0 ~ 50 ºC (垂直安装) | 0 ~ 50 ºC (垂直安装) |
存储/运输温度 | -20 ºC ~ 60 ºC | -20 ºC ~ 60 ºC |
******相对湿度 | 90 % (无冷凝) | 90 % (无冷凝) |
耐冲击性 | 15 g / 11 ms | 15 g / 11 ms |
防护等级 | ||
前面 | IP65 | IP65 |
背面 | IP20 | IP20 |
软件功能 | ||
组态软件 | WinCC fl exible 2008 SP4 CHINA | WinCC fl exible 2008 SP4 CHINA |
可连接的西门子 | PLC S7-200 / S7-200 SMART / LOGO！0BA7 | PLC S7-200 / S7-200 SMART / LOGO！0BA7 |
第三方 | PLC Mitsubishi FX / Omron CP1 / Delta DVP SV / ES2 | PLC Mitsubishi FX / Omron CP1 / Delta DVP SV / ES2 |
变量 | 800 | 800 |
画面数 | 100 | 100 |
报警缓存（掉电保持） | 256 | 256 |
配方 | 5 | 5 |
趋势曲线 | √ | √ |
掉电保持 | √ | √ |
脚本 / 存档 / WinAC MP / 选件/可扩展性 | － | － |
认证 | CE | CE |
硬件功能 | ||
显示尺寸（英寸） | 7 英寸宽屏 | 7 英寸宽屏 |
开孔尺寸 W×H（mm） | 192×138 | 259×201 |
前面板尺寸 W×H（mm） | 213×159 | 288×222 |
显示类型 | LCD-TFT | LCD-TFT |
分辨率（W×H，象素） | 800×480 | 800×480 |
颜色 | 65536 | 65536 |
亮度 | 250 cd/m² | 250 cd/m² |
亮度调节 | √ | √ |
背光寿命（25°C） | ****** 40,000 小时（屏保） | ****** 40,000 小时（屏保） |
触屏类型 | 4 线电阻式触摸屏 | 4 线电阻式触摸屏 |
CPU | ARM, 400MHz | ARM, 400MHz |
供电电源 | 24 V DC | 24 V DC |
电压允许范围 | 19.2 V ~ 28.8 V DC | 19.2 V ~ 28.8 V DC |
内存 | 64MB DDR SDRAM + 8MB Flash | 64MB DDR SDRAM + 8MB Flash |
蜂鸣器 |
